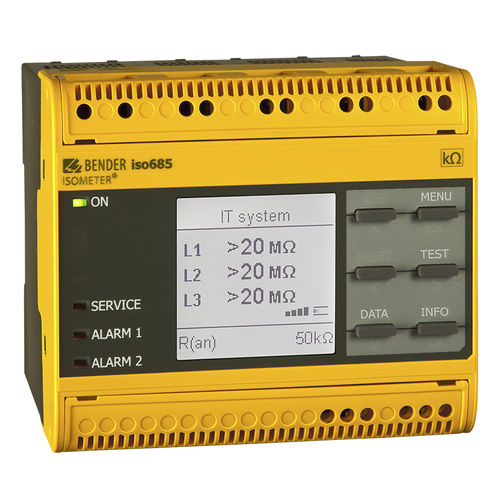

三相システム用絶縁監視装置 ISOMETER® isoNAV685-D series

AC ネットワーク用AC/DCDC

概要
ISOMETER® isoNAV685-D は、IEC 61557-8 準拠の IT（非接地）電力システム向け絶縁監視装置です。3(N)AC 系（定格周波数 60 Hz）および DC IT システムに対応し、整流器やインバータ等のガルバニック接続や、整流器、コンバータ、可変速駆動装置などの直結 DC 機器を含むシステムで使用できます。

主な機能

• 瞬時トリップ：150 ms
• インバータ切断および DC オフセット電圧でのトリップ
• 既存の系統漏れ容量への自動適応
• AMPPLUS とプロファイル依存の測定法の組合せ
• 応答値可変範囲：1 kΩ…10 MΩ（出荷設定 5 kΩ）
• isoGraph を備えた高解像度グラフィック LC 表示による状態記録
• 測定線の接続監視および自動セルフテスト
• 絶縁されたアナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V
• 自由にプログラム可能なデジタル I/O、および Modbus TCP / BCOM / 組込み Web サーバ
• RTC を備えた履歴メモリ（約3日バッファ）に最大 1023 件のアラームを日時付きで記録

適用

• 整流器、コンバータ、可変速駆動等の直結 DC 部品を含む AC/DC 主回路
• スイッチング電源を含むシステム
• 周波数変換器を含むシステム

バリエーション
型式 | 公称系統電圧範囲 U_n | 供給電圧 U_S | 製品番号
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

オプション付属品

• ねじ端子セット — B91067901（指示がある場合に同梱）
• プッシュワイヤ端子セット — B91067902
• 筐体用アクセサリ（端子カバー、取付けクリップ×2）— B91067903（指示がある場合に同梱）

ダウンロード

• CE 適合宣言
• 製品パンフレット、クイックスタート、マニュアル
• データシート
• 証明書および UKCA 宣言

技術仕様

• 規格：IEC 61557-8（IT システム用絶縁監視）
• 適用システム：IT AC（3(N)AC）および IT DC、ガルバニック接続された整流器/インバータ対応
• 定格周波数：60 Hz（適用）
• 公称系統電圧範囲：AC 0…690 V；DC 0…1000 V
• 供給電圧：AC 24…240 V；50…400 Hz または DC 24…240 V
• 応答値範囲：1 kΩ…10 MΩ（出荷 5 kΩ）；DC オフセット応答値：150 V
• 瞬時トリップ時間：150 ms
• アナログ出力：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（ガルバニック分離）
• 通信：Modbus TCP、BCOM、組込み Web サーバ；遠隔設定（Webserver、オプション COMTRAXX®）
• 表示：高解像度グラフィック LC、isoGraph
• 履歴メモリ：RTC、約3日バッファ、最大 1023 件の日時付きアラーム
• 接続監視：測定線の監視
• プログラム可能なデジタル I/O および自動セルフテスト
• 製品番号：B91067014
