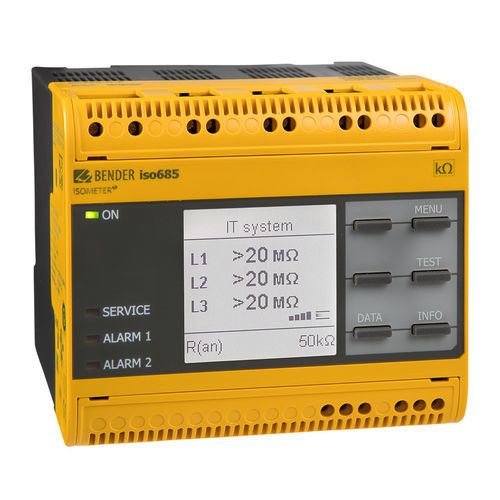

AC ネットワーク用絶縁監視装置 ISOMETER® isoNAV685-D-B

Modbus

概要
ISOMETER® isoNAV685-D-B は IEC 61557-8 に準拠した絶縁監視装置で、オフライン（電源切断状態）の TN、TT、IT システムの絶縁監視用に設計されています。絶縁抵抗の測定と傾向記録、ネットワーク統合および遠隔アクセスに対応します。

主な機能

• オフラインでの負荷・システム監視
• 3 段階の絶縁レベルを監視
• AMPPLUS 測定方式（系統の漏れ容量へ自動適応）
• 動作値調整範囲 10 kΩ…1 MΩ（出荷時 50 kΩ）
• 測定電圧低減により装置負荷を抑制
• 高分解能グラフィック LC 表示（isoGraph による傾向表示）
• 実時時計付き履歴メモリ（3 日分バッファ）で最大 1023 件のタイムスタンプ付きアラームを保存
• 接地接続監視および自動セルフテスト
• 自由にプログラム可能なデジタル入出力
• 通信：Modbus TCP、BCOM、組込み Web サーバ；オプションで COMTRAXX® Gateway
• Internet/Intranet による遠隔設定・世界規模の遠隔診断に対応

用途

• 産業設備、盤内および制御盤の電源切断状態にある負荷・配電の絶縁監視

バリエーション
Type | Nominal system voltage range | Supply voltage | Art. No.
isoNAV685-D-B | offline | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067024

オプション付属品

• ねじ端子セット — Art. No. B91067901
• プッシュワイヤ端子セット — Art. No. B91067902
• 筐体用付属品（端子カバー、取付クリップ2個） — Art. No. B91067903

技術仕様

• 規格：IEC 61557-8
• 対象：オフラインの TN、TT、IT システム
• 測定方式：AMPPLUS
• 動作値範囲：10 kΩ … 1 MΩ（出荷 50 kΩ）
• 表示：高分解能グラフィック LC、isoGraph
• 履歴メモリ：1023 件のタイムスタンプ付きアラーム（3 日分バッファ）
• 入出力：デジタル入出力、自由にプログラム可能
• 遠隔アクセス：Web サーバ；オプション COMTRAXX®；遠隔診断対応
• 通信：Modbus TCP、BCOM
• 測定電圧：低減設計
• 電源（例）：AC 24…240 V; 50…400 Hz / DC 24…240 V
• 製品番号（例）：B91067024
