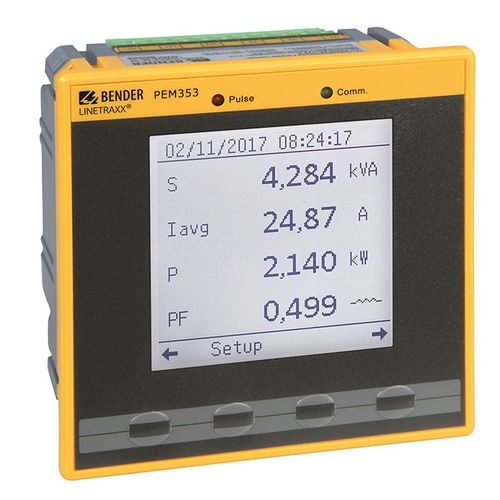

電圧測定器 LINETRAXX® PEM353

AC電流周波数無効電力

製品概要
LINETRAXX® PEM353 は、電力系統の電気量を記録・表示し、通信インターフェースを介して提供するデジタル汎用計測器です。電圧、電流、電力、エネルギーに加え、THD や個別高調波（31 次まで）など電圧品質の測定を行います。2、3、4 線式および TN/TT/IT トポロジーに対応。フロントパネル取付け用の標準寸法 96 × 96 mm。

主な機能

• 測定項目が豊富：電圧、電流、電力、エネルギー、高調波、不平衡、位相角、THD/TDD、k‑factor、クレストファクタ
• 電力品質の監視、しきい値監視（セットポイント）とアラーム転送
• エネルギー／電力の計測と記録、タイムオブユース（最大 8 料金）対応
• 起動画面は 4 要素を選択表示可能
• N 線の測定・監視機能（PEM353‑N）

測定項目の詳細

• 相電圧 UL1, UL2, UL3 と合計（V）
• 相間電圧 UL1L2, UL2L3, UL3L1 と合計（V）
• 相電流 I1, I2, I3 と合計（A）；中性線電流 In（算出）、I4（測定：PEM353‑N）
• 残留電流 Ir（算出、PEM353‑N）
• 周波数 f（Hz）
• 相別および合計の電力：P（kW）、Q（kvar）、S（kVA）
• 位相移位 cos(φ)、力率 λ、位相角（°）
• 電圧／電流の不平衡（％）
• 高調波・歪み：U・I の THD/TOHD/TEHD、個別高調波は 31 次まで；I の TDD
• 電流の k‑factor、クレストファクタ

電力量計機能

• 有効電力量の精度クラス：IEC 62053‑22 に準拠 0.5 S
• パルス用 LED（有効／無効）
• 2 パルス出力（PEM353‑P）
• 総相および相別のエネルギー計測：流入／流出、正味、総計（有効／無効／見かけのエネルギー）
• 外部パルスカウンタ最大 4 系統（ガス、水など）

タイムオブユース / 料金

• 最大 8 料金；デジタル入力またはスケジュール（2 種）で料金切替
• 料金ごとのエネルギー計測とピーク需要記録

ログと記録

• 電力量ログ — 12 ヶ月分の月次値（総計／料金別）
• 負荷データ：設定可能な移動平均、需要予測、ピーク需要ログ（タイムスタンプ付）
• 45 項目の最大／最小値ログ（タイムスタンプ付）
• イベントログ（SOE）：100 エントリ、1 ms 解像度
• PEM353‑N：日次ログ 60 日分、月次ログ 36 ヶ月分；最大 5 台のデータレコーダ、各最大 16 チャンネル

しきい値監視 / アラーム

• 9 点のパラメータ設定可能な監視点（セットポイント）
• セットポイント対象は 25 項目から選択
• 表示器および/またはデジタル出力で警報、ヒステリシス調整可能

操作性

• 大きなバックライト付きグラフィック表示；標準画面は 4 要素表示
• 表示パスワード保護、稼働時間カウンタ
• 接続異常検出（周波数、電圧/電流異常、CT 極性誤り、回転磁界）

通信とプロトコル

• 絶縁 RS‑485 インターフェース（1,200–38,400 bit/s）
• 通信アクティビティ用 LED
• 対応プロトコル：Modbus RTU、BACnet MS/TP、DNP

用途

• パネル取付けの電気量表示器として、アナログ指示器の置換に適合
• 電力品質監視およびエネルギーデータ収集（エネルギー管理）
• セットポイント監視とアラーム転送、必要に応じた N 線監視

バリエーション

• PEM353 | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 リレー出力 | Art. No. B93100355
• PEM353‑P | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 固体パルス出力 | Art. No. B93100354
• PEM353‑N | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = 5 A | 2 リレー出力 | Art. No. B93100353
