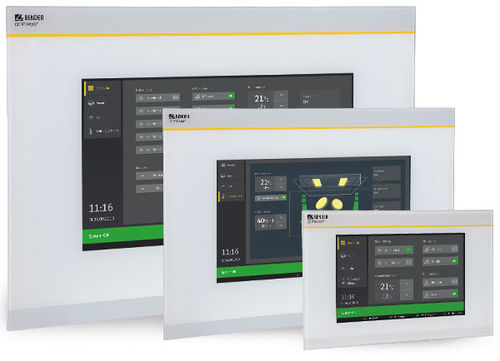

タッチスクリーン付き端末 COMTRA ® CP9 series

パネル設置用IP54ファンレス

概要
表示・制御パネルは、視覚および音響によるアラームを提供し、システムの情報を明確な操作指示に変換します。COMTRAXX® CP9xxシリーズは、医療分野、産業用途および特殊建築向けのタッチ式制御パネルで、グラフィカルな状態表示、アラーム通知、外部サブシステムとの連携を提供します。

主な特長

• タッチ操作可能な監視・制御センター
• Bender製および他社製コンポーネントの容易な統合
• 表示サイズ：7"、15.6"、24"（強化ガラス、低反射処理）
• フロント保護等級 IP54 — 清掃・消毒が容易
• ネジ無しのフロントプレート、ファンレスの静音動作
• 図面のグラフィカル統合や写真品質の状態表示が可能
• 最小限のサービス中断での改造・拡張が容易
• CP907はPoEオプション対応

用途

• Medical Isolated Power Systems（IPS）の監視・操作・表示
• 医療用ガス供給システム
• 換気・空調設備
• 部屋内照明および手術室照明
• 特殊電源システム（BSV / UPS）
• 他メーカー製システムとの連携

バリエーション（完成品）
Type | Display Size | Power Supply | Device Dimensions (W x H x D) | Weight | Display Unit (glass, tempered) | Art.*
CP907 | 7" (17.6 cm) | DC 24 V, < 15 W（PoE対応可能） | 226 x 144 x 78 mm | 1.1 kg | white | B95061080
CP907（埋込筐体なし） | 7" (17.6 cm) | DC 24 V, < 15 W（PoE対応可能） | 226 x 144 x 78 mm | 0.9 kg | white | B95061093
CP915 | 15.6" (38.6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6.1 kg | white | B95061081
CP915（グレー） | 15.6" (38.6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6.1 kg | grey | B95061085
CP924 | 24" (61.0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9.1 kg | white | B95061083
CP924（グレー） | 24" (61.0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9.1 kg | grey | B95061084

個別コンポーネント
Device series | Type | Art. No.*
CP907 | Flush-mounting enclosure | B95100140
CP915 | Display unit white / Display unit grey | B95061112 / B95061113
CP924 | Display unit white / Display unit grey | B95061115 / B95061116

オプションアクセサリ

• CP907 表面取付筐体 — Art.-No. B95061915
• CP9xx 交換用プラグコネクタキット — Art.-No. B95061910
• CP9xx 吸着器（ディスプレイ取り外し用、CP915およびCP924用） — Art.-No. B95061911

供給内容
表示ユニット、埋込筐体（マウントプレートと電装部含む）、CP9xx接続ケーブルおよびプラグコネクタキット。

技術仕様

• 表示サイズ：7"、15.6"、24"
• 表示ガラス：強化、低反射
• 保護等級：IP54（前面）
• 操作：タッチ式インターフェース、明確なメニュー構成とインタラクティブ画像
• 視覚・音響アラーム出力
• ファンレス動作（静音）
• 統合機能：図面のグラフィカル統合、外部サブシステム（充電ステーション、インターホン）
• 電源（機種別）：CP907 — DC 24 V、<15 W（PoE可能）；CP915 — AC 100…240 V、<30 W；CP924 — AC 100…240 V、<55 W
• 寸法 / 重量：バリエーション欄参照
