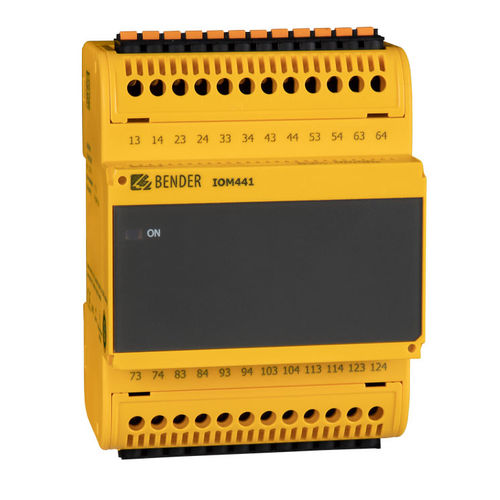

スイッチングリレーモジュール IOM441 series

送電レールDIN取り付け用

概要
IOM441-S リレーモジュールは、Bender の基幹機器（例：EDS44x）を拡張し、12 系統の無電位リレー出力を提供します。基幹機器のアラームをリレーの動作指令に変換します。モジュールと基幹機器間の通信および給電は、機器背面にある Bender backbone bus（BB バス）を介して行われます。BB バス経由でのファームウェア更新、パラメータ転送および動作状態の保存に対応します。注意：一部の基幹機器は IOM441-S を 1 台のみ接続可能です（基幹機器のデータシートを確認してください）。

主な特長

• 外部信号や制御用に 12 系統の無電位リレー出力を提供
• 接点動作は N/O（常開）または N/C（常閉）に設定可能
• オプション機能：絶縁故障位置検出または残留電流機能（オプション "W"）
• 通信・給電・ファームウェア更新は BB バス経由で実行

機能（要約）

• Bender 機器を 12 個のリレーで拡張
• N/O と N/C を選択可能

用途

• 絶縁故障検出時の計測チャネル拡張や外部アラーム／制御接点の提供

バリエーション
型式 | 供給電圧 U_S | オプション "W" | 製品番号
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

オプション品
品名 | 製品番号
ねじ端子用プラグキット* | B95012901
Push-wire タイプ用プラグキット | B95012902
機械的アクセサリ*（端子カバー + 取付クリップ×2） | B95012903
BB BUS 4TE コネクタ* | B98110002
* 構成により納入範囲に含まれる場合あり

技術仕様

• リレー出力：12 系統の無電位コンタクト
• 接点設定：N/O または N/C に設定可能
• オプション機能：絶縁故障位置検出または残留電流機能
• 通信：背面の Bender backbone bus（BB バス）
• 給電：BB バス経由（DC 24 V）
• ファームウェア更新：BB バス経由で可能
• データ保持：パラメータと動作状態はモジュール内に保存
• 適合性注意：一部基幹機器は IOM441-S を 1 台のみ許容（データシート参照）
• 製品番号：IOM441-S（B95012057）、IOM441W-S（B95012057W）
