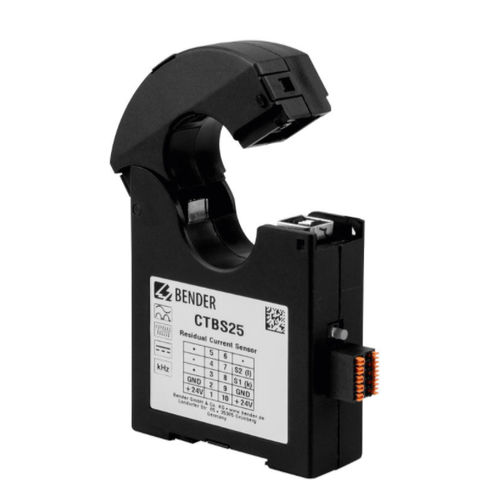

変流器 LINETRAXX® CTBS25

計器用分割コアIEC

製品説明
LINETRAXX® CTBS25（タイプB）は、分割型（スプリットコア）の交直流（AC/DC）感度を持つ計測用電流変成器で、平滑な直流成分を含む漏れ電流や故障電流を評価可能な測定信号に変換します。DC、AC、3(N)AC システムで使用できます。測定信号は RCMS410、RCMS425、RCMS460/490、EDS440 シリーズの機器で評価されます。

特長

• 分割型（スプリットコア）設計により一次導体を切断せずにレトロフィット可能
• AC/DC 感度（タイプB）で直流成分を含む残留電流・故障電流を検出
• RCMS410/425/460/490 差動電流監視システムと組み合わせ可能
• EDS440 絶縁故障ロケータと互換
• 供給電圧：24 V DC

用途

• 残留電流監視システム（RCMS）
• 絶縁故障検出・ロケーティング（EDS）
• 直流成分が存在する産業用配電および安全監視

バリエーション
型式 | 供給電圧 U_S | 製品番号
CTBS25 | 24 V DC | B98120060

仕様 / 技術データ

• 商品名：LINETRAXX® CTBS25
• 型式：CTBS25（分割型計測用電流変成器）
• 感度 / タイプ：AC/DC 感度（タイプB）
• 一次構造：分割型（レトロフィット対応）
• 供給電圧：24 V DC
• 対応評価機器：RCMS410、RCMS425、RCMS460/490、EDS440
• 適用システム：DC、AC、3(N)AC
• 製品番号（例）：B98120060
