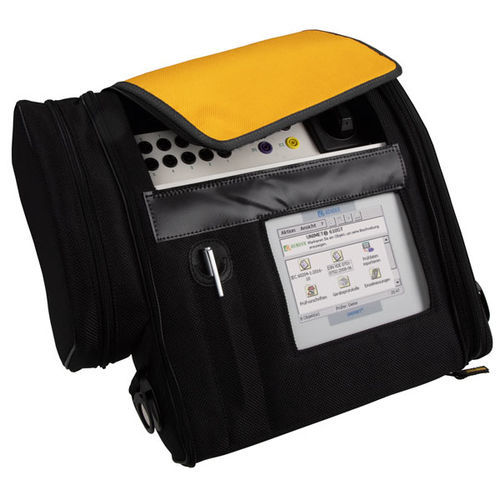

電気安全試験機 UNIMET® 610ST

電気装置医療装置用携帯型

概要
UNIMET® 610ST は、電気機器・機械向けの携帯型試験システムです。規格に従って「最初に測定した値」を保存し、以後の比較の基準値として使用できます。付属の PC ソフトウェア UNIMET® Control Center により、試験手順や機器プロトコルの履歴を作成・管理できます。

機能

• Windows ベースのユーザーインターフェースにより操作が容易
• UNIMET® Control Center によるデータ交換・保存
• 自動／半自動／手動の試験シーケンス、ユーザー定義の試験設計
• タッチスクリーン、キーボード、バーコードによるデータ入力
• 目視点検、電気的安全性および機能試験をユーザーが設定可能
• データ保存 > 10,000 レコード、フィルタ機能および試験日管理
• マルチテナント対応およびカタログシステム対応
• 保護接地（PE）に接続されていない部品の半自動試験用に、2 つの切換接点を持つ試験プローブを搭載
• wave Facilities®、NOVA-FM、Fundamed などの一般的なアプリケーションと互換

インターフェース

• RS-232 インターフェース
• プリンター、スキャナー、キーボード、USB メモリ用の USB ポート
• スキャナー・キーボード用の PS/2 ポート
• オプションの Ethernet によるネットワーク接続

標準付属品

• ユニバーサルな携帯コンセプトを備えた堅牢な保護・輸送バッグ
• 試験プローブ付き測定リード
• 試験端子付き測定リード
• null-modem ケーブル
• 非加熱機器の試験用 VK 701-7
• データ管理ソフトウェア UNIMET® Control Center

サービス

• 校正間隔：36 か月
• 保証期間：36 か月
• ソフトウェア更新による将来対応
• 研修セミナー（例：Grünberg）

適用例 - 規格に基づく試験

• DIN EN 60204-11:2019-06
• VDE 0113-11:2019-06
• DIN VDE 0701-0702:2008-06

規格に準拠した測定

• 保護接地抵抗
• 絶縁抵抗
• 保護接地導体電流
• 機器漏れ電流
• 接触電流
• 直接法
• 差動測定
• 代替法

バリエーション
Device | Art. No.
UNIMET® 610ST (DE/DE) | B96026020

オプション（抜粋）
VK701-1 | Schuko / 非加熱機器用アダプター | B96020048
VK701-2 | CEE 16 A 5 極アダプター | B96020049
VK701-4 | CEE 32 A 5 極アダプター | B96020051
VK701-5 | CEE 63 A 5 極アダプター | B96020052
VK701-6 | Schuko アダプター | B96020067
VK701-7 | 非加熱機器用アダプター | B96020066
VK701-8 | DS32A 用 16 A アダプターキット | B96020066
RS-232/RS-232 ケーブル | PC 接続用 null-modem ケーブル 9 ピン メス-メス | B96012012
USB2.0-RS232-Converter | UNIMET® 用 USB/RS-232 変換ケーブル | B96020086
TP800 | アクティブ試験プローブ（スイッチ付） | B96020080
Test probe | 測定リード 3 m（試験プローブ付） | B928748
Cable 150cm | 測定リード 150 cm、4 mm コネクタ | B928703
Test terminal | 試験端子 黒 | B928741
Stylus Pen | タッチスクリーン用ペン | B928749
Barcode scanner PS/2 | UNIMET® 610ST 用（PS/2 ポート） | B96020082
Barcode scanner USB | UNIMET® 610ST 用（USB ポート） | B96020092
Scanner bag UNIMET® | バーコードスキャナー用バッグ | B96020102
Flex keyboard | UNIMET® 610ST 用（USB ポート） | B96020093
TP16 | 測定ケーブル付ケーブルドラム、長さ 16 m | B96020054
DS32A | 三相アダプター（稼働中の三相機器をテスト） | B96020098

技術仕様

• ブランド：Bender
• 型番：UNIMET® 610ST
• 主な品番：B96026020
• 規格に従って最初に測定した値を参照値として保存
• 試験シーケンス：自動／半自動／手動（ユーザー定義可）
• データ管理：UNIMET® Control Center、保存容量 > 10,000 レコード
• 入力：タッチスクリーン、キーボード、バーコード
• インターフェース：RS-232、USB、PS/2、Ethernet（オプション）
• 保護接地に接続されない部品向けの試験プローブ（アクティブタイプ）をサポート
• 校正間隔：36 か月；保証：36 か月
