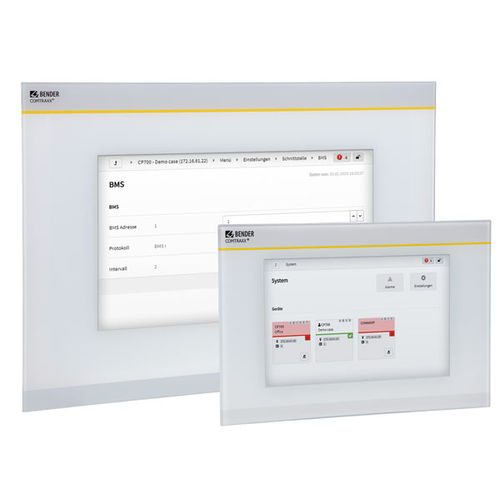

タッチスクリーン付き操作端末 COMTRA ® CP9…-I series

パネル設置用埋め込み型堅牢

概要
COMTRAXX® CP907-I は、ウェブインターフェースと 7" 強化ガラス（防反射）タッチ表示を備えた状態監視・アラームパネルです。Bender システムの可視化、パラメータ設定、アラーム管理を一元化し、汎用プロトコルを介してサードパーティ機器の統合にも対応します。制御盤扉への取付けや埋め込み取付けに適し、TCP/IP ネットワーク向けのゲートウェイ機能とリモートアクセスを提供します。

主な利点

• 電気設備の可視化とアラーム管理を一元化
• Bender システムと Modbus/MQTT 対応の外部機器を接続する統合ゲートウェイ
• 監視・保守のための LAN/WAN/インターネット経由のリモートアクセス
• 埋め込み向けのコンパクト設計で前面は清掃が容易

既存インターフェース

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

機能

• 7" (17.6 cm) 強化ガラス防反射タッチディスプレイ
• 前面保護等級 IP54；清掃・消毒が容易
• ネジなし前面パネル、埋め込みまたは制御盤扉取付に対応
• Bender システムと TCP/IP 間のモジュラーゲートウェイ兼コンディションモニタ
• 内部 BMS バス上の機器を BCOM、Modbus RTU、Modbus TCP 経由でサポート
• ウェブブラウザまたはローカル表示によるリモート表示
• 視覚・音響アラーム出力；ファンレスの静音動作
• 高コントラスト・高解像度・広視野角の表示

用途

• 通信対応の Bender 製品の監視・パラメータ設定
• 制御盤扉への取付けによる即時情報確認
• Bender システムの立ち上げ・診断および遠隔保守
• 各種制御ステーション、データセンターの監視、障害通知

バリエーション / 完成品
Type | Display size | Supply | Device dimensions (W x H x D) | Weight | Enclosure | Display unit | Art. No.
CP907-I | 7" (17.6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1.1 kg | Flush-mounting enclosure | white, tempered glass | B95061031

梱包内容
表示ユニット、制御盤扉取付具または埋め込み筐体（電子基板付取付プレート含む）、CP9xx 結線ケーブルおよびコネクタキット。注：表示の取り外しには吸盤が必要です（アクセサリ参照）。

個別部品およびオプション

• 埋め込み筐体（品番 B95100140）
• CP9xx-I 交換プラグキット（品番 B95061910）
• CP9xx-I 吸盤（品番 B95061911）
• CP907(-I) 表面取付筐体（品番 B95061915）
• STEP-PS 電源 - DC 24 V/1.75 A（品番 B94053111）

ダウンロード
COMTRAXX® CP907-I のデータシート、マニュアル、クイックスタートは製品ダウンロードにて入手可能（PDF）。

技術仕様

• 製品名：COMTRAXX® CP907-I
• 表示：7" (17.6 cm) 強化ガラス、防反射タッチディスプレイ
• 前面保護等級：IP54
• 取付：埋め込みまたは制御盤扉（表面取付筐体オプションあり）
• 電源：DC 24 V、消費電力 < 15 W
• 外形寸法（W x H x D）：226 x 144 x 78 mm
• 重量：約 1.1 kg
• インターフェース：RS-485 (BCOM, Modbus RTU)、Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Bender ↔ TCP/IP の統合モジュラーゲートウェイ、LAN/WAN/Internet 経由のリモートアクセス対応
• ファンレス動作；視覚および音響のアラーム出力
