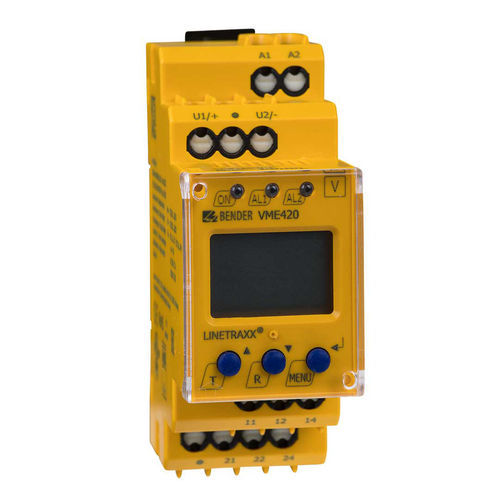

電圧下監視継電器 LINETRA ® VME420 series

過電圧周波数1NO/NC

概要
LINETRAXX® VME420 シリーズは、外部電源を必要とする交流／直流システムの欠電圧・過電圧および周波数を監視する多機能電圧監視リレーです。電圧は実効値（RMS）で測定され、測定値は多機能LCディスプレイに常時表示されます。アラームをトリガーした測定値は記憶されます。起動シーケンスや短時間の電圧変動に対応するため、遅延時間やヒステリシスの調整が可能です。

特長

• AC/DC システムの欠電圧、過電圧および周波数を 0…300 V の範囲で監視
• 選択可能な監視機能：<U、>U、<f、>f（ウィンドウ監視および閾値監視）
• 起動遅延、応答遅延、復帰遅延の調整可能
• 切換ヒステリシスの調整可能
• 実効値（AC＋DC）による測定
• 多機能LC表示による測定値のデジタル表示
• トリガー値のメモリ機能
• Preset 機能による基本パラメータの自動設定
• LED 表示：電源、アラーム1、アラーム2

機能詳細
本機は外部供給電源を必要とします。継続的な自己監視、内部の Test/Reset ボタン、設定保護のためのパスワード機能を備えています。2 系統の独立したアラームリレー（各1 つの切換接点）を搭載し、常開／常閉の選択や故障メモリ動作の選択が可能です。透明の封印可能カバーを装備しています。

用途

• 単相機器・設備の電圧・周波数監視
• 中圧系統における電圧変成器を介した地絡監視
• 蓄電池システムの監視
• 所定の電圧レベルでの自動投入・遮断制御

バリエーション（抜粋）
型式 | 供給電圧 U_S* | 系統標称電圧 U_n* | 製品番号
VME420‑D‑1 | DC 9.6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* 絶対値；** (B7… = プッシュワイヤ端子 / B9… = ネジ端子)

オプション付属品

• ねじ取付用取付クリップ（機器1台につき1個）
• 取付フレーム XM420

仕様 / 技術データ

• 監視電圧範囲：AC/DC 0…300 V
• 周波数測定範囲：15…460 Hz
• 供給電圧（バリアント）：VME420‑D‑1：DC 9.6…94 V / AC 16…72 V；VME420‑D‑2：DC 70…300 V / AC 70…300 V（15…460 Hz）
• 測定方式：実効値（RMS）（AC＋DC）
• 表示：測定値を常時表示する多機能LCディスプレイ
• 出力：独立したアラームリレー×2（各1 接点）
• 動作：常開/常閉選択可、故障メモリ動作選択可
• 時間動作：起動遅延、応答遅延、復帰遅延（調整可能）
• ヒステリシス：切換ヒステリシス調整可能
• 保護：設定のパスワード保護、封印可能な透明カバー
• 機械的：2モジュール筐体（36 mm）
• 端子：プッシュワイヤ端子（接続あたり2端子）またはネジ端子（バリアントによる）
• 機能：トリガー値メモリ、継続的自己監視、内部 Test/Reset、Preset 機能
• 適合：RoHS 準拠
