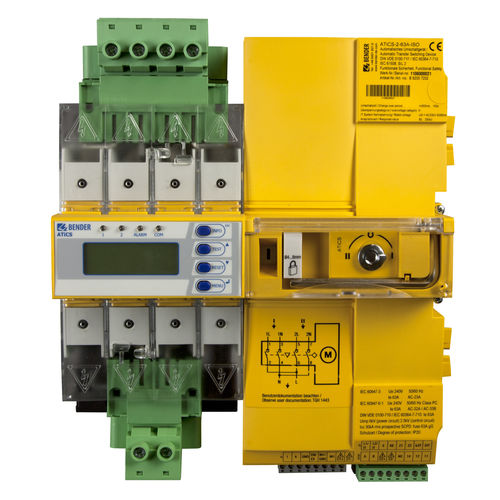

手動転換器 ATICS®-…-ISO

DINレールコンパクト

概要
ATICS®-…-ISO は、二つの独立した電源間の自動切替と、絶縁された（IT）電源システムの監視を行う切替装置です。電力部と制御用電子部品を一体の薄型コンパクト筐体に統合しており、制御盤内の省スペース設置や配線作業の簡素化を実現します。本機は機能安全の要件に従い設計されており、SIL 2 に対応します。

主な特長

• 負荷隔離スイッチ（切断器）と IT システム監視を一体化
• 安全電源向けの設計（機能安全 SIL 2、EN 61508 準拠）
• 制御盤取り付けに適した薄型コンパクト筐体
• 全配線にプラグコネクタを採用、オプションのバイパススイッチで供給中断なしに試験・交換が可能
• 本体での手動操作と機械的ロック
• 監視・設定用の通信およびパラメータ化オプション

設置および立ち上げ

• 省スペース設計によりリトロフィットや新規設置を容易にします
• 配線工数の低減と立ち上げ時間の短縮

安全な運用

• 堅牢な切断器接点
• 機械的インターロックおよび現地での手動操作
• EN 61508 SIL 2（TÜV SÜD 認証）に準拠

給電を途切れさせない保守

• プラグコネクタとオプションのバイパスにより、給電を中断せずに試験や保守が可能

用途

• 手術室や集中治療室など、冗長電源と IT システム監視が運用安全性・可用性を高める医療現場（Group 2）などの重要環境に適します。

バリエーション
Type | Rated operational current I_e | Rated operational voltage U_e | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

オプション品
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), I_e: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (I_e: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (I_e: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150

技術仕様

• 機能安全: SIL 2（EN 61508 に基づく設計・認証）
• 認証: EN 61508 SIL 2 および DIN VDE 0100-710 に準拠した TÜV SÜD 認証
• 切替機能と IT システム監視を一体化
• 制御盤取付け向けの薄型コンパクト筐体
• プラグコネクタとオプションのバイパスにより給電を途切れさせない試験・保守が可能
• 現地手動操作、機械的ロック、堅牢な接点
• 定格電流/電圧: 63 A / 240 V、63 A / 415 V、80 A / 240 V、80 A / 415 V（バリエーション参照）
• オプション: 測定用変流器、バイパスキット、絶縁不良検出器、蓄電装置 ATICS-ES 等
