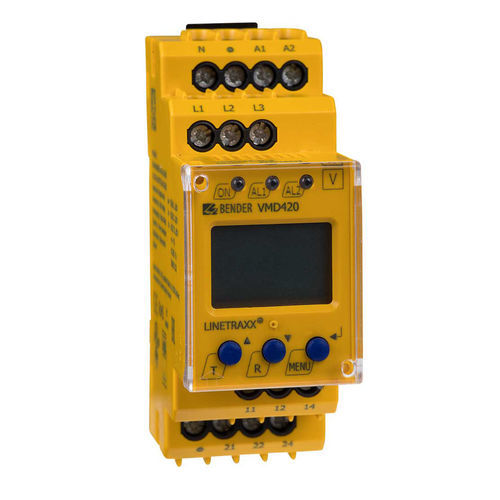

電圧下監視継電器 LINETRA ® VMD420 series

過電圧周波数位相順序

概要
多機能電圧監視リレー LINETRAXX® VMD420 は、3(N)AC システムにおける周波数、欠電圧、過電圧および2つのしきい値間の電圧（ウィンドウ機能）を監視するために設計されています。電圧は実効値（r.m.s.）で測定され、現在の測定値は LC 表示に連続表示されます。警報リレーを作動させた測定値は保存されます。応答時間の調整により、設備固有の特性（起動動作や短時間の電圧変動など）に対応できます。機器には外部電源が必要です。

主な機能

• 3(N)AC 0…500 V の欠電圧、過電圧、周波数監視
• 選択可能な監視機能： <U、>U、<f、>f（ウィンドウ／リミット）
• 不平衡、欠相、相順監視
• 起動遅延、応答遅延、復帰遅延の調整
• 切換ヒステリシスの調整
• 実効値（r.m.s.）測定（AC）
• 多機能 LC 表示によるデジタル表示；Power On、Alarm 1、Alarm 2 の LED 表示
• 動作値の測定値メモリ；基本パラメータ割当のプリセット機能
• 連続自己監視および内部テスト/リセットボタン
• 独立した警報リレー2 回路（各 1 つの 1a/1b）; N/C または N/O、故障メモリ動作選択可能
• シール可能な透明カバー；2 モジュール筐体（36 mm）
• RoHS 準拠

用途

• 電圧に敏感な機械や設備の監視
• 定められた電圧での自動投入/停止
• 待機電源・非常用電源の監視
• 携帯機器等の給電電圧監視
• 三相モータの欠相および相順誤りからの保護
• 不平衡負荷の検出による変圧器保護

バリエーション
Type | Supply voltage Us* | Nominal system voltage Un* | Art. No.**
VMD420-D-1 | AC 16…72 V / DC 9.6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005; B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006; B93010006

オプションアクセサリ
Type | Art. No.
ねじ取り付け用マウントクリップ（機器1台につき1個） | B98060008
取付枠 XM420 | B990994

技術仕様

• 型名：LINETRAXX® VMD420
• 測定：実効値（r.m.s.）
• 測定範囲：3(N)AC 0…500 V；システム周波数表示
• 電源：バリエーションにより異なる（バリエーション参照）
• 周波数範囲：15…460 Hz
• 出力：独立警報リレー2回路（各1接点）
• 設定可能動作：N/C または N/O、故障メモリ動作選択可能
• 調整：監視機能選択、ヒステリシスおよび遅延の調整
• 表示・表示器：多機能 LC 表示；Power On、Alarm 1、Alarm 2 LED
• メモリ・テスト：作動値メモリ；内部テスト/リセットボタン；連続自己監視
• セキュリティ：設定パスワード保護；封印可能な透明カバー
• 筐体：2 モジュール（36 mm）
• 準拠：RoHS
• 外部電源が必要
