電圧下監視継電器 LINETRA ® VMD42 series

過電圧周波数位相順序

概要

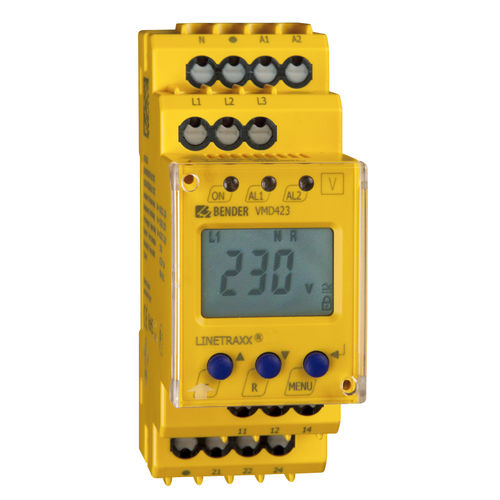

LINETRAXX® VMD423シリーズは、分散型発電設備（>30 kW）の系統連系点での電圧・周波数を監視する三相監視リレーです。低圧側での直接測定、または中圧側の注入点では電圧変成器（100 V）を介した測定に対応します。低電圧/過電圧、低周波/過周波、非対称、欠相、相順を検出します。設定された閾値超過時には≤ 80 msでアラームリレーが動作し、過電圧は直近10分間の平均で評価されます。VMD423は外部電源が必要で、VMD423Hは被測定系統から給電されます。

適合証明

• DIN V VDE V 0126-1-1:2006-02（該当国）
• EN 50438:2007（該当する場合）
• 国別承認例：C10/11（ベルギー）、ENELガイド等

主な機能

• 構成：VMD423（独立電源）、VMD423H（系統給電）
• 監視項目：低電圧、過電圧（10分平均）、低周波、過周波（3(N)AC 0…500 V）
• 非対称、欠相、相順の検出
• 起動遅延、応答遅延、戻り遅延およびスイッチングヒステリシスの調整
• 実効値測定（AC+DC）と多機能LC表示
• 独立したアラームリレー×2（変換接点）、N/CまたはN/O動作および故障メモリ挙動を選択可能
• LED表示（電源、アラーム1、アラーム2）、内部Test/Resetボタン
• 設定のパスワード保護、シール可能な透明カバー、自己監視機能
• プッシュワイヤ端子またはネジ端子（型番により）、2モジュール（36 mm）筐体、RoHS準拠

用途

• 自家発電設備と公共低圧網の並列運転における自動切替点の監視
• DIN V VDE V 0126-1-1、EN 50438および各国ガイドラインに準拠した接続
• 太陽光、コージェネ、風力、水力など分散型発電への適用

バリエーション
Type | Supply voltage U_S* | Nominal system voltage U_n* | Response value | Art. No.*
VMD423-D-1 | DC 9.6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n（系統給電） | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* 絶対値。B7…= プッシュワイヤ端子 / B9…= ネジ端子)

オプションアクセサリ
Type | Art. No.
Mounting clip for screw mounting (one piece per device) | B98060008
Mounting frame XM420 | B990994

ダウンロード（抜粋）

• 適合性宣言・証明書
• データシート、取扱説明書、クイックスタート
• 入札仕様書、UKCA/CE宣言

技術仕様

• 測定量：三相電圧（r.m.s.）、周波数、非対称、相順、欠相
• 電圧測定範囲：AC 0…500 V
• 周波数範囲：40…65 Hz
• 過電圧検出：直近10分間の平均で判定；閾値到達時リレー応答 ≤ 80 ms
• 出力：独立アラームリレー2回路（変換接点）
• ユーザー機能：遅延・ヒステリシス調整、パスワード保護、Test/Reset
• 表示：LCディスプレイ、LED、トリップ値メモリ
• 接続：プッシュワイヤまたはネジ端子、筐体：2モジュール36 mm
• 適合性：RoHSおよび該当する国別認証
