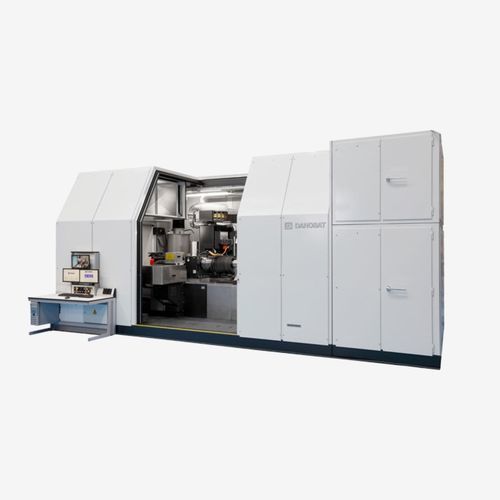

タービンブレードの機械加工用研削機 mBTG-DANTIP

ローター用横型CNC

製品概要
これらの機械は、組立済みの航空機用エンジンおよびAPUローターのブレード先端を、最大7000 rpmの回転中に研削、バリ取り、測定します。mBTG-DANTIPプラットフォームは複数のローターサイズと構成に対応し、独立セルまたは垂直研削盤と統合したマッチング加工セルとして供給可能です。

特長

• エンジンOEMおよび主要MROサイトとの35年以上の協業実績
• 最適化された剛性・動特性・熱安定性を備えた機械設計
• 平均寿命10年以上のスピンドル
• 垂直研削盤と組み合わせたセル供給によるマッチング加工対応
• ブレード先端研削の専門チームによるグローバルサポート

技術

• 熱安定性と工程精度を確保する空調式筐体
• 高剛性を実現する堅牢なベースと各スピンドルの二重アンギュラコンタクトベアリング
• dBTMインプロセス測定システム：社内開発のOEM承認レーザー測定
• リアルタイム測定と自動工程制御を実現する高速レーザー
• 定型サイクルを備えたDANTIP会話型プログラミングにより操作者影響を最小化

技術データ（メートル法／機種別）

• 機種：mBTG-400 | mBTG-800 | DANTIP-R3
• 研削直径（mm）：410 | 800 | 1370
• 研削長さ（mm）：600 | 860 | 1500
• 最大ワーク長さ（mm）：750 | 1400 | 2000
• ワーク回転速度（rpm）：10–7000（mBTG-400） | 10–4500（mBTG-800；特殊構成で7000*） | 10–3000（DANTIP-R3；特殊構成で4500*）
• ホイールヘッド傾動範囲（°）：-10〜+200（全機種）

主な用途

• 航空機エンジンのローター（旅客機用、ヘリコプター用）
• ガスタービンエンジンのローター

サービスとサポート

• 年次予防保守、校正および顧客別サービスプラン
• レトロフィットオプション：制御更新、dBTMアップグレード、陳腐化対策
• リツーリング：ローター用ツーリングパッケージの設計・製造

仕様 / 技術特性

• モデル：mBTG-DANTIP（mBTG-400、mBTG-800、DANTIP-R3）
• 研削直径（mm）：410 / 800 / 1370
• 研削長さ（mm）：600 / 860 / 1500
• 最大ワーク長（mm）：最大2000（機種により異なる）
• スピンドル／ワーク速度：最大7000 rpm（機種・構成依存）
• ホイールヘッド傾動：-10°〜+200°
• インプロセス測定：dBTM高速レーザー（OEM承認）
• 操作：DANTIP会話型プログラミングと定型サイクルによる全自動運転
• 環境管理：空調式筐体による熱安定化
• 機械設計：堅牢なベースと二重アンギュラコンタクトベアリングによる高剛性
