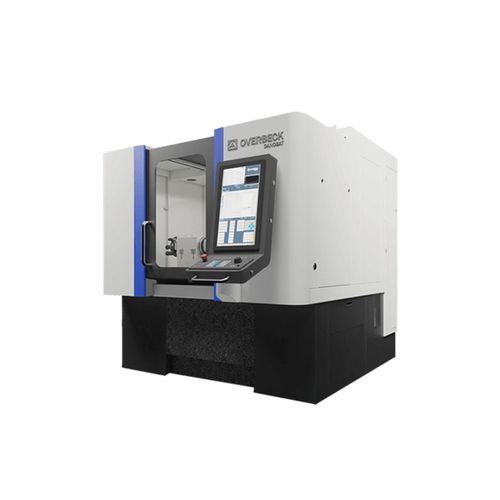

外径研削機 IRD series

内径雌ねじ用雄ねじ用

概要
IRDシリーズは、内部、外部および半径研削を単一の機械コンセプトとソフトウェア環境で統合します。柔軟な生産と自動化統合を想定して設計され、IRD-300、IRD-500、IRD-700の3機種と、多様なワークやバッチに対応する構成オプションを提供します。

工程の柔軟性

• 1台で複数の研削工程を実行：内径（ID）、外径（OD）、面研削、テーパー、半径、ねじ、非円、治具（ジグ）研削。
• 半径研削は非円研削と同一システム内で統合可能。
• 機種・構成により最大5主軸と工程内測定用プローブを搭載可能。

ソフトウェア：DoGrind+

• 単純から複雑な研削サイクルを1つの環境で管理するオールインワン。
• 多くのサイクルで外部ソフト不要の機上直接プログラミング対応。
• ねじ、非円、ジグ、テーパー研削のウィザードサポートにより選択・確認・研削を支援。
• 顧客固有のカスタマイズを短期間で実装可能。

自動化

• 容易な統合を考慮した設計：コンパクト機はロボット統合用の専用スペースを備える。
• 複数の自動化ファミリー：機内ロボット（S FLEXMOTION）、セル内ロボット（M FLEXMOTION）、機外ロボットやガントリー（L FLEXMOTION、M MOTION、L MOTION、HYBRID）等。
• ロボット、ガントリー、ハイブリッドなど、部品特性、バッチの多様性、工場レイアウトに合わせた自動化ソリューション。

Overbeckの精度と主要技術

• 熱安定性と振動吸収性を高める天然花崗岩ベース。
• 高速・高精度・バックラッシュなしの軸移動を実現するリニアモーター、低メンテナンス。
• 剛性とモジュール性、長時間サイクルでの安定した性能を実現する自社製ダイレクトドライブのワークヘッド。
• モータ内蔵の高精度研削主軸、最適化されたベアリングと潤滑で熱安定性と一定の表面品質を確保。

ハイライト

• コンパクトな設置面積（IRD-300は多くの代替機に比べ約40%小さい）で高い柔軟性を実現。
• 幅広いワークに対応する3機種構成：IRD-300、IRD-500、IRD-700。
• 消費電力補償を備えた省エネ志向のソフトウェアにより、プロセスによっては最大約30%の節電が可能。

カスタマイズ
提供可能なオプションおよび顧客向け構成例：

• スピンドルタレット：約300°の旋回範囲を持つダイレクトドライブタレット。最大5主軸＋1測定プローブを配置可能。
• チャック・クランプ：3爪チャック、磁気チャック、シュー式、カスタムチャック、センタ、尾台。
• ドレッシングシステム：固定ドレッサー、ドレッシング主軸、半径ドレッサー、ドレッシングリボルバー、ワークヘッド上ドレッサー、ロールドレッサー。
• 計測システム：タッチプローブ、工程内測定、工程後測定、工具測定装置。

技術データ（概要表）
列：IRD-300 | IRD-500 | IRD-700
内径研削 最大径 (mm)：200 | 300 | 500
内径研削 最大長さ (mm)：100 | 200 | 400
外径研削 最大長さ (mm)：100 | 150 | 400
ワーク旋回最大径 (mm)：215 | 360/410 | 700
クランプ含むワーク最大長さ (mm)：250 | 400 | 700
クランプ含むワーク最大重量 (kg / Nm)：80/100 | 80/100 - 180/300 | 500/500
B0軸旋回角 (º)：+91º / -15º | +91º / -15º | +91º / -15º
X/Z軸ストローク (mm)：400/300 | 450/485 | 700/700
機械寸法 H x W x D (cm)：215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

技術仕様

• 商用名称：IRDシリーズ（IRD-300、IRD-500、IRD-700）。
• 内径研削 最大径：200 mm（IRD-300）、300 mm（IRD-500）、500 mm（IRD-700）。
• 内径研削 最大長さ：100 / 200 / 400 mm（300/500/700の各モデル）。
• 外径研削 最大長さ：100 / 150 / 400 mm。
• ワーク旋回最大径：215 mm / 360または410 mm / 700 mm。
• クランプ含むワーク最大長さ：250 / 400 / 700 mm。
• クランプ含むワーク最大重量：約80–500 kg（モデルおよび構成に依存）。
• 最大X / Z軸ストローク：700 / 700 mm（最大モデル）。
• B0旋回範囲：+91º / -15º。
• 機械設置寸法（HxWxD）：IRD-300 約215 x 210 x 220 cm；IRD-500 約215 x 275 x 225 cm；IRD-700 約235 x 400 x 280 cm。
• 最大5主軸＋計測プローブオプション、複数のドレッシングおよびクランプバリエーションに対応。
• 花崗岩ベース、リニアモーター、ダイレクトドライブワークヘッド、熱安定化された主軸設計により高い再現性と表面品質を実現。
