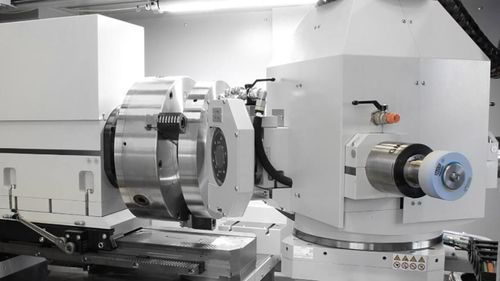

外径グラインダー センター

内径内径軸用

概要
部品ごとに完全にカスタマイズされた研削ソリューション。数十年にわたるアプリケーションの専門知識と製造ノウハウを活かし、Overbeck（Danobat Groupの一部）はノウハウを専用に最適化された研削ソリューションへと変換します。フルエンジニアリングされた機械は部品と工程に合わせてハードウェアとソフトウェアを調整し、高い精度、安定性、生産性を実現します.

カスタム設計のアプローチ

• 要求仕様と部品形状に基づいて設計されるオーダーメイドの機械アーキテクチャ。
• プロセス、機械構成、ソフトウェア要件を定義するための製造業者との緊密な協力。
• 大型径/長さ対応のU軸などのカスタム機構、複数のドレッシングユニットおよび工具を統合して複雑形状に対応。

実例（ケーススタディ）
ILDファミリー（例：ILD-700）は大形ベアリングや複雑な航空宇宙部品向けに設計され、内径、外径、レース、テーパー、ショルダー、リブの研削で高い精度と安定性を提供します。IED-1200は単一のセットアップで内外研削を完結できる例で、IDとOD用の独立クロススライド、高剛性、工程内測定システムの統合により、円筒度・同心度・円周度で2µm未満の結果を達成します.

ソフトウェア
ソフトウェアは各カスタム機械に合わせて設計されています。顧客固有のプログラム（ポリゴン、偏心、四角形、パンチなど）はグラフィカルカタログで管理されます。プロセスタイプを選択し、部品固有パラメータを入力することで研削プロファイルが自動生成され、迅速で正確なセットアップと再現性を可能にします.

用途と利点

• 標準研削機では対応できない特殊用途（航空宇宙、ベアリング、主軸、複雑部品）に対応。
• 内外の機能間で理想的な基準を確保するため、単一のセットアップで完全な研削サイクルを実行。
• 高価値部品および大量生産向けに熱安定性、剛性、精度を向上。

仕様 / 技術仕様

• 機械タイプ：用途特化のカスタム内外研削機（Overbeck）。
• プロセス能力：内径（ID）研削、外径（OD）研削、レース、テーパー、ショルダー、リブ、複雑な遷移を単一のセットアップで処理。
• 機械的特徴：IDおよびOD用の独立クロススライド；大型径/長さ対応のU軸オプション；高剛性構造。
• ドレッシングシステム：固定式、回転式、半径またはローラードレッサー；複数ドレッシングユニット；ターレット構成が可能。
• 測定と制御：工程内測定システムおよび部品パラメータからプロファイルを生成するカスタムソフトウェア（オプション）。
• 典型的な精度：適切な測定システム構成で円筒度/同心度/円周度で2µm未満を達成可能（IED-1200例）。
• ワークピース容量（例）：作業ヘッド/ワークピースの組合せで最大約1300mm長さおよび約500kg（用途に依存）。
• 参照モデルの例：ILDシリーズ（例：ILD-700）およびIEDシリーズ（例：IED-1200）。
