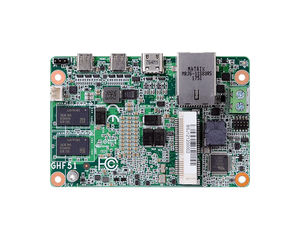

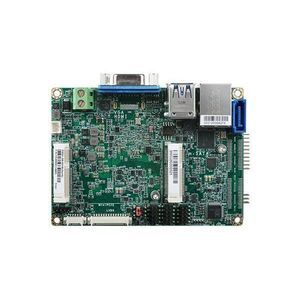

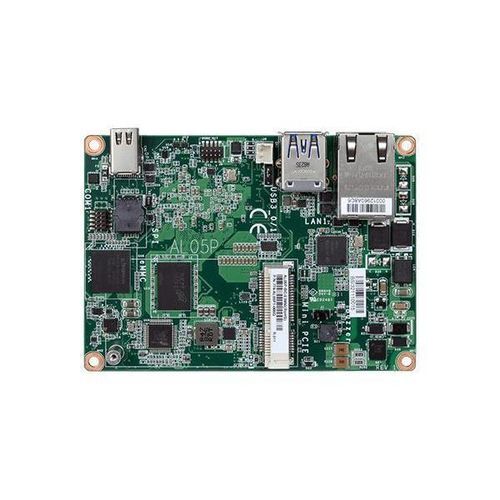

Pico-ITX / 2.5インチマザーボード AL05P組み込みIntel® Atom E3900Intel® Celeron® N3350
お気に入りに追加する
商品比較に追加する
特徴
- サイズ
- 組み込み, Pico-ITX / 2.5インチ
- プロセッサー
- Intel® Celeron® N3350, Intel® Atom E3900
- メモリ
- LPDDR4
- エクステンションスロット
- Mini PCIe
- 応用
- 産業用
- 探索システム
- Linux, Windows 10 IoT Enterprise
- コネクティビティー
- USB 2.0, USB 3.0, USB 3.1, RJ45, RS-232, GbE, イーサネット
詳細
製品概要AL05P-BC-23E30: ファンレス、Intel Atom® X5-E3930、DDR4 2GB、eMMC 32GB、Mini DP++×1、LAN×1、COM×1、USB×4、PoE PD 48V、0～60°C AL05P-BC-23E40：ファンレス、Intel® Atom® X5-E3940、DDR4 2GB、eMMC 32GB、1 Mini DP++、1 LAN、1 COM、4 USB、PoE PD 48V、0～60°C AL05P-BC-23N50：ファンレス、Intel® Celeron® N3350、DDR4 2GB、eMMC 32GB、1 Mini DP++、1 LAN、1 COM、4 USB、PoE PD 48V、0～60°C AL05P-EC-23E30： AL05P-EC-23E30: ファンレス、Intel Atom® X5-E3930、DDR4 2GB、eMMC 32GB、1 Mini DP++、1 LAN、1 COM、4 USB、PoE PD 48V、-20～70°C AL05P-EC-23E40: ファンレス、Intel Atom® X5-E3940、DDR4 2GB、eMMC 32GB、1 Mini DP++、1 LAN、1 COM、4 USB、PoE PD 48V、-20～70°C
オプション
- DFI AL05Pは、ビルディングオートメーション、リソース検出、天候検出、継続的な自動監視、およびAIエッジコンピューティング用に設計されたPoE（Power over Ethernet）対応の2.5インチPico-ITX産業用ソリューションです。
- 2.5インチPico-ITX、Intel® Pentium® / Celeron® / Intel Atom® プロセッサー E3900、1 DDR4、1 Mini PCIe、1 Mini DP++をサポート
- LPR4、1 Mini PCIe、1 Mini DP++をサポート。
主な特長
- Intel® Pentium®/Celeron®/Intel Atom® Processor E3900をサポート
- 最大4GBまでのLPDDR4メモリをサポート
- 豊富なI/O：1つのLAN、1つのCOM、2つのUSB 3.0、2つのUSB 2.0
- 拡張とストレージ：
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。 - RoHS指令準拠
- CE規格準拠
- FCC規格準拠
- 詳細説明
- 初の産業用特化型Pi + PoE AL05P - エッジアプリケーション向けのパイオニアPoE SBC：AL05Pは従来のDC電源ケーブルをPoEケーブルに置き換えることで、遠隔地にある機器のセットアップのギャップを埋め、配線スペースを削減し、追加電源のコストを排除することで、電源供給の制約を受けることなく機器展開の容易さと柔軟性を向上させます。
- Intel Atom® プロセッサー E3900シリーズを搭載：
（*SNRは信号の量に対するノイズの量で単位はdB[デシベル]で表されます。ソケットからの給電やケーブル配線の削減に最適です。
（*SNRは信号の量に対するノイズの量で単位はdB[デシベル]で表されます：
- 包括的な開発環境
- : LinuxとWindowsの両方のオペレーティングシステムをサポートしています。 技術仕様
- メモリ: SDRAM メモリ 4GBまで対応 シングルチャネル DDR4 2400MHz
- BIOS: Insyde SPI 128Mbit (UEFIブートのみをサポート)
- グラフィックス: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW デコード：H.264、MPEG2、VC1、VP8、H.265、MPEG4; HWエンコード：H.264,
- ディスプレイ: 1 x Mini DP++; Mini DP++:最大解像度4096x2160@60Hz
- ストレージ: 1 x 16GB/32GB/64GB eMMC
- 拡張機能: 1 x Full-size Mini PCIe (PCIe/USB 2. 0、オプションでUSB 3.1 Gen.0も使用可能) 拡張機能: 1 x Full-size Mini PCIe (PCIe/USB 2.0、オプションでUSB 3.1 Gen1/USB 2.0）
- イーサネット 1基のIntel® I210AT PCIe (10/100/1000Mbps); 1基のIntel® I210IT PCIe (10/100/1000Mbps) (リクエストに応じて利用可能)
- リアI/O 1基のGbE (RJ-45); 2基のUSB 3.1 Gen1、1 x Mini DP++
- 内部I/O： RS-232/422/485 x 1 (1.27mmピッチ)、USB 2.0 x 2 (1.27mmピッチ)、8ビットDIO x 1、SMBus x 1
- ウォッチドッグタイマー：システムリセット、ソフトウェアで1秒から255秒までプログラム可能
- セキュリティ： fTPM 2.0
- 電源: 48VDC PoE 給電: LAN 標準: E3950:12V @ 0.33A（3.96Watt）、最大: E3950:12V @ 1.76A（21.12Watt）、RTCバッテリー：0～60°C、-20～70°C、保存時：-40～85°C、湿度：湿度： 動作時：5～90%RH、保存時：
- 機構: 2.5" Pico-ITXフォームファクター; 100mm (3.94") x 72mm (2.83"); PCB: 1.6mm; 上面: 15mm, 底面: 8mm
- パッキングリスト: 1 AL05Pボード; 1 ヒートスプレッダー (高さ: 15mm) EシリーズCPU：A71-808315-000G、NシリーズCPU：
- 原産国: 台湾
- USBポートケーブル、長さ：200mm
- COMポートケーブル1本、長さ：300mm
- EシリーズCPU用ヒートシンク、0～60°C対応、高さ：28mm
- NシリーズCPU用ヒートシンク、0～60°C対応、高さ：28.1mm
- #IoT
- #Intel
- #産業用特殊Pi
- #PoE
- #Mini PCIe
- #4K2K ディスプレイ
- #Windows
- #Linux
- #DDR4
- #RoHS認証
- フォームファクター: 2.5" Pico-ITX（100mm×72mm）
- プロセッサー：1 x Mini DP++（最大4096x2160@60Hz）
- 動作温度範囲：0～60°C、-20～70°C（モデルによって異なります）
- 認証：
- RoHS、CE、FCC
- OSサポート：
- Windows 10 IoT Enterprise（64ビット）、Linux
---
