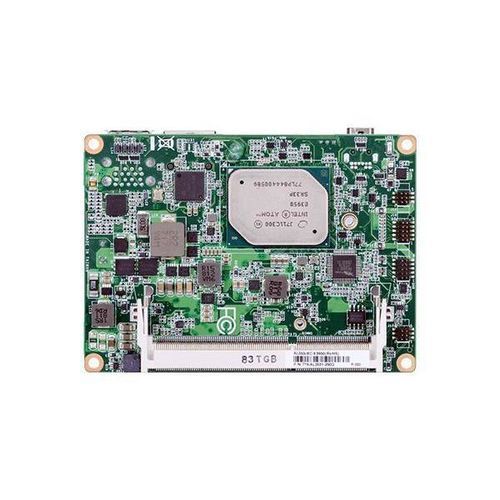

Pico-ITX / 2.5インチマザーボード AL053組み込みIntel® Atom E3900Intel® Pentium® N4200
お気に入りに追加する
商品比較に追加する
特徴
- サイズ
- 組み込み, Pico-ITX / 2.5インチ
- プロセッサー
- Intel® Celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
- チップセット
- Intel®
- メモリ
- DDR3L SO-DIMM
- エクステンションスロット
- M.2, 小型ポリカーボナイト
- 応用
- 産業用, 組み込み
- 探索システム
- Linux, Windows 10
- メモリ周波数
- DDR3L 1866 MHz
- コネクティビティー
- LVDS（小振幅差動信号方式）, USB 2.0, USB 3.0, USB 3.1, HDMI（高精細度マルチメディアインターフェース）, RJ45, ディスプレイ ポート
詳細
製品概要
主な特徴
認証
製品詳細
技術仕様
- Intel Atom®/Pentium®/Celeron®を搭載した2.5インチPico-ITX
- 低消費電力、豊富なI/O、広い電圧で設計
- 産業用制御、データ収集、産業用デジタルサイネージ、IoTアプリケーションに最適
主な特徴
- Intel Atom®プロセッサE3900
- 1 DDR3L SODIMM最大8GB
- 2つの独立したディスプレイ：LVDS + Mini DP++
- 拡張とストレージ：1 Mini PCIe、1 M.2、1 SMBus
- 豊富なI/O：1 Intel GbE、1 COM、2 USB 3.1 Gen1、2 USB 2.0
- ステータス：発売済み
認証
- RoHS認証
- CE認証
- FCC認証
製品詳細
- 深く組み込まれたアプリケーション向けの堅牢な設計とエネルギー効率：14nm製造ノードを持つGoldmontアーキテクチャの下で、強化された処理能力、低消費電力、優れたグラフィック性能。小型、ファンレス、-40°Cから+85°Cまでの拡張温度範囲をサポートし、スペースが限られた熱的に制限された組み込みアプリケーションに最適。
- ファンレス設計による広い動作温度範囲：-40°Cから+85°Cの動作温度範囲に耐える。システム統合のための優れたファンレス設計。
- 省エネでありながら高性能：処理と集中的なグラフィック性能（Gen9）で30％の改善、平均9ワットのTDPエネルギーを節約。
- 4K UHD高解像度での明瞭な体験：強化されたグラフィックエンジンが4K高解像度（DP：4096x2304 @ 60Hz）をサポートし、医療およびマルチメディアソリューション向けに3つの独立したディスプレイを提供。
- 複数のストレージオプション：高速SATA 3.0ドライブ、SSD、eMMC 5.0を最大128GBまでサポート。Wi-Fi/LTE/mSATAに最適な高度なM.2インターフェース、オートメーション、ストレージ、IoTアプライアンスに最適。
- 完全な製品ライン：E3900シリーズプロセッサに基づき、Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1を含む。
- Windows 10互換性による無限のIoTの可能性：小型、堅牢な設計、IoTの要求に対応し、IoT接続デバイスの開発を簡素化。
技術仕様
- プロセッサ： Intel Atom®プロセッサE3900シリーズ、BGA 1296；x7-E3950（クアッドコア、2Mキャッシュ、1.6GHz/2.0GHz、12W）、x5-E3940（クアッドコア、2Mキャッシュ、1.6GHz/1.8GHz、9.5W）、x5-E3930（デュアルコア、2Mキャッシュ、1.3GHz/1.8GHz、6.5W）、Pentium® N4200（クアッドコア、2Mキャッシュ、1.1GHz/2.5GHz、6W）、Celeron® N3350（デュアルコア、2Mキャッシュ、1.1GHz/2.4GHz、6W）
- メモリ： 204ピンSODIMM最大8GB、シングルチャネルDDR3L 1866MHz
- BIOS： Insyde SPI 128Mbit（UEFIブートのみ）
- グラフィックス： Intel® HD Graphics；OpenGL 4.2、Direct X 11.1、OpenCL 1.2、OGL ES 3.0；HWデコード：H.264、MPEG2、VC1、VP8、H.265、MPEG4；HWエンコード：H.264、MPEG2、MPEG4
- ディスプレイ： 1 x Mini DP++（最大4096x2160 @ 60Hz）、1 x LVDS（デュアルチャネル18/24ビット、最大1920x1200 @ 60Hz）、デュアルディスプレイ：LVDS + Mini DP++
- ストレージ： 1 x M.2 B key 2242（PCIe/USB 2.0/SATA 3.0）
- 拡張： 1 x フルサイズMini PCIe（PCIe/USB 2.0、オプションのUSB 3.1 Gen1/USB 2.0）
- オーディオ： Realtek ALC888S-VD2-GR
- イーサネット： 1 x Intel® I210AT PCIe（10/100/1000Mbps）、1 x Intel® I210IT PCIe（10/100/1000Mbps、リクエストに応じて）
- リアI/O： 1 x GbE（RJ-45）、2 x USB 3.1 Gen1、1 x Mini DP++
- 内部I/O： 1 x RS-232/422/485、2 x USB 2.0、1 x LVDS LCDパネルコネクタ、1 x LCD/インバータ電源、1 x オーディオ（ラインアウト/マイクイン）、1 x 8ビットDIO、1 x SMBus
- ウォッチドッグタイマー： システムリセット、1〜255秒のソフトウェアによるプログラム可能
- セキュリティ： fTPM 2.0
- 電源： 9〜36V DC、2ピンターミナルブロック；通常：E3950:12V @ 0.35A（4.20Watt）；最大：E3950:12V @ 1.90A（22.8Watt）；RTCバッテリー：CR2032コインセル
- OSサポート： Windows 10 IoT Enterprise（64ビット）、Linux（UEFIのみ）
- 環境： 動作：0〜60°C、-20〜70°C、-40〜85°C；保管：-40〜85°C；湿度：動作/保管：5〜90% RH；MTBF：715,458時間 @ 25°C；482,964時間 @ 45°C；335,469時間 @ 60°C
- メカニズム： 2.5インチPico-ITXフォームファクタ、100mm x 72mm；PCB：1.6mm；上面：15mm；底面：8mm
- 認証： CE、FCC、RoHS
- 梱包リスト： 1 AL053ボード、1 ヒートスプレッダー（高さ：11mm）EシリーズCPU：A71-808308-010G / NシリーズCPU：A71-808309-010G
- 原産国： 台湾
