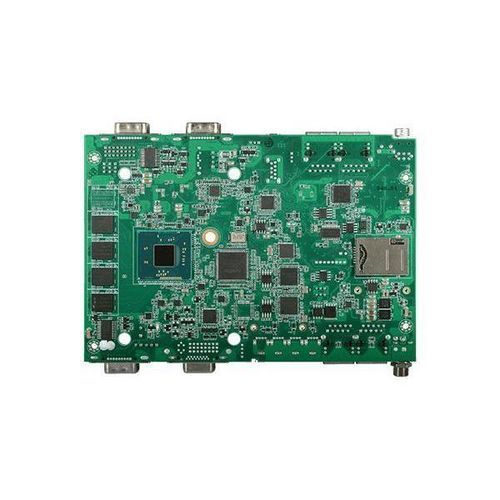

4インチマザーボード BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

製品概要

• Intel Atom® プロセッサ E3800 4" SBC
• 2GB/4GB DDR3L メモリ内蔵
• 1 VGA または 1 DVI-I（オプション）
• 拡張: 2 Mini PCIe
• 豊富なI/O: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

特徴

• COM ESD 保護: エアギャップ ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

認証

• RoHS 認証
• CE 認証
• FCC 認証

システム仕様
システム
プロセッサ: Intel® Atom™ E3845, クアッドコア, 2M キャッシュ, 1.91GHz, 10W
Intel® Celeron® J1900, クアッドコア, 2M キャッシュ, 2GHz (2.41GHz), 10W
BGA 1170 パッケージ技術
22nm プロセス技術
メモリ: 4GB メモリ内蔵 (E3845), シングルチャネル DDR3L 1333MHz; 2GB メモリ内蔵 (J1900), シングルチャネル DDR3L 1066MHz
BIOS: AMI SPI 64Mbit

グラフィックス
コントローラ: Intel® HD Graphics 4600
ディスプレイ: 1 VGA/1 DVI-I（リクエストに応じて利用可能）; DVI: 最大解像度 1920x1080 @ 60Hz; VGA: 24ビット, 最大解像度 2560x1600 @ 60Hz

拡張
インターフェース: 2 x フルサイズ Mini PCIe (PCIe, USB, および 3G 信号用 3G または GPRS モジュール)

イーサネット
コントローラ: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
インジケータ: 1 x ステータス LED, 1 x HDD LED

フロント I/O
イーサネット: 2 x GbE (RJ-45)
シリアル: 1 x RS232/422/485
USB: 1 x USB 3.0 (タイプ A)
DIO: 1 x 8ビット DIO
ボタン: 1 x リセットボタン, 1 x 電源ボタン

リア I/O
イーサネット: 2 x GbE (RJ45)
シリアル: 1 x RS232/422/485
USB: 4 x USB 2.0
ディスプレイ: 1 VGA/1 DVI-I（リクエストに応じて利用可能）

内部 I/O
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x SATA 電源
DIO: 1 x 8ビット DIO

ウォッチドッグタイマー
出力と間隔: ソフトウェアでプログラム可能なウォッチドッグタイムアウト、1〜255秒

セキュリティ
TPM: リクエストに応じて利用可能

電源
タイプ: 16~24V
コネクタ: DC-in ジャック
消費: BT259-45-I-B-4: 21.8W、E3845 1.91GHz、4GB DDR3L メモリ内蔵

OS サポート
Windows 7, WES 7, Windows 8.1, WES 8, Linux
注: Windows 10 はリクエストに応じて利用可能です。

環境
温度: 動作時: 0°C~60°C; 保管時: -20°C~85°C
湿度: 動作時: 5%〜90%; 保管時: 5〜90% RH

メカニズム
寸法: 4" ボード; 165mm (6.49") x 115mm (4.53")
高さ: PCB: 1.6mm; 上面: 16.5mm; 底面: 2mm

規格と認証
認証: CE, FCC クラス B, RoHS

梱包リスト
1 BT259 ボード; 1 シリアル ATA データと電源ケーブル: A81-002008-000G; 1 ヒートスプレッダー: A31-030022-200G

原産国
台湾

注文情報

• BT259-45-I-B-4: ファンレス, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C から 60°C
• BT259-19-I-B-2: ファンレス, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C から 60°C

オプションアイテム

• USB ポートケーブル (A81-001032-016G)
• 電源アダプタ (671-112009-100G): 120W, 19V

技術仕様

• プロセッサ: Intel® Atom™ E3845 または Intel® Celeron® J1900
• メモリ: 2GB/4GB DDR3L 内蔵
• 拡張: 2 x Mini PCIe
• ディスプレイ: 1 VGA または 1 DVI-I（オプション）
• イーサネット: 4 x Intel GbE
• COM: 3 ポート
• USB: 1 x USB 3.0, 5 x USB 2.0
• 認証: CE, FCC クラス B, RoHS
• 動作温度: 0°C~60°C
• 寸法: 165mm x 115mm
