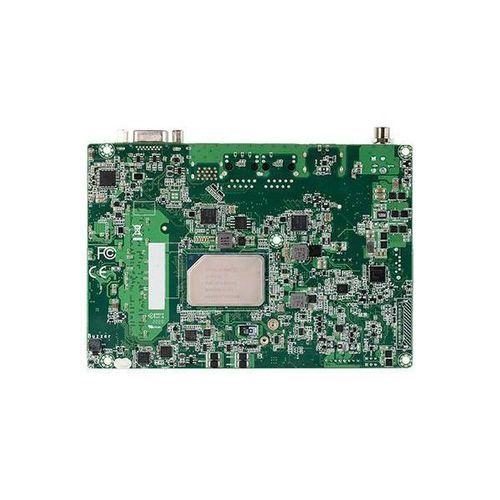

3.5インチシングルボードコンピュータ EHL556Intel® Elkhart lake SoCIntel® AtomSATA
お気に入りに追加する
商品比較に追加する
特徴
- 形状因子
- 3.5インチ
- プロセッサー
- Intel® Elkhart lake SoC, Intel® Atom
- エクステンションスロット
- SATA, M.2 Key E, Mini PCIe
- 探索システム
- Windows 10 IoT
- コネクティビティー
- WiFi, LVDS（小振幅差動信号方式）, RS232, USB 2.0, USB 3.1, HDMI（高精細度マルチメディアインターフェース）, VGA, RS-485, RS-422, ディスプレイ ポート, GbE, eDP
- 応用
- IoT用途
- メモリ
- DDR4 SO-DIMM, DDR4 3200 MHz
- その他の特徴
- 搭載, 産業用, ファンレス, エッジAI
- メモリ容量
32 GB
詳細
製品概要
- Intel® Atom® Xシリーズ プロセッサー 3.5インチ SBC
- 1 DDR4-3200 SODIMM 最大32GB
- 4K高解像度：
- 4K/2K解像度対応
- トリプル独立ディスプレイ：
- マルチチャネルHDオーディオをサポートする高性能なオーディオコーデックは、信号対雑音比（*SNR）108dBの優れた再生品質でBlu-rayを存分にお楽しみ頂けます。
認証
- RoHS認証
- CE認証
- FCC認証
- UKCA認証
- プロセッサー: Intel Atom Elkhart Lake
- 産業用：Atom x6425RE、4C、1.9GHz、12W; Atom x6414RE、4C、1.5GHz、9W
- 組み込み：Atom x6425E、4C、2.0GHz（3.0GHz）、12W；Atom x6413E、4C、1.5GHz（3.0GHz）、9W
- PCクライアント
HDMI™ - 次世代マルチメディアインターフェース
HDMIは最新のハイデフィニション(HD)マルチメディアインターフェイスで、シングルケーブルで最大1080pまでデジタルコンテンツのレンダリングを支援します。 グラフィックス機能- コントローラ
- インテル® HD グラフィックス
- 機能: OpenGL 5.0、DirectX 12、OpenCL 2.1; HW デコード：
- マルチチャネルHDオーディオをサポートする高性能なオーディオコーデックは、信号対雑音比（*SNR）108dBの優れた再生品質でBlu-rayを存分にお楽しみ頂けます：AVC/H.264、JPEG/MJPEG、HEVC/H.265、
- ディスプレイ: 1 x HDMI (またはBOMオプションでVGAに変更)、1 x DP++、1 x LVDSまたはeDP + バックライト; HDMI: 最大1920x1080 @60Hz; DP++: 最大4096x2304 @60Hz; LVDS: 最大1920x1200 @60Hz
- トリプルディスプレイ: HDMI + DP++ + LVDS/eDP
-
拡張機能
- 1 x M.2 2230 E key (USB/PCIe) (WiFi 5 & WiFi 6をサポート)
- 1 x mini-PCIe (USB/PCIe)
- I2C
- オーディオコーデック：
イーサネット
- コントローラ: 2 x Intel® I225-IT PCIe
- シリアル：1 x RS232/422/485 + 1 x RS232、または 1 x RS232/422/485 + 8bit DIO (BIOS選択時)
- USB: 4 x USB 2.0
- ディスプレイ：1つのLVDSまたはeDP + バックライト
- オーディオ：1つのオーディオ（ライン出力/マイク入力）
- SATA: 1 x SATA 3.0, 1 x 5V SATA Power (フロントパネル経由でSATA HDD LEDをサポート)
- フロントパネル：1つのフロントパネル(電源ボタン/リセットボタン、パワーLED、HDDアクティLED)
- システムリセット、1秒から255秒までソフトウェアでプログラム可能
- TPM 2.0
- タイプ：ワイドレンジDC9~36V
- コネクタ：また、UEFI BIOSは64ビットカラー画面に対応し、流れるように使いやすいマウス操作を実現しました：
- RTCバッテリー：CR2032コイン電池
- Microsoft：Windows 10 IoT 2019 LTSC、Windows 10 IoT 2021 LTSC
- Linux
- 温度：動作時：-40～85°C、保存時：-40～85°C
- 湿度：動作時：5～90%RH、保管時：
- MTBF：25°Cで532,533時間、45°Cで362,324時間、60°Cで253,192時間、70°Cで194,923時間、85°Cで129,169時間
- 計算モデル：Telcordia Issue 4; 環境：
- 寸法： 3.5インチSBCフォームファクター、146mm（5.75インチ） x 102mm（4.02インチ）
-
規格および認証番号
- CE、FCC Class B（後日発表）、RoHS、UKCA
- 1 EHL556ボード
- 1 SATAケーブル（長さ: 300mm）、332-553001-205G
- 1 SATA電源ケーブル（長さ: 250mm）、A81-004041-016G
- 1 COMケーブル（長さ：
- 1
- ヒートシンク -20～70°C (高さ: 29mm)、A71-008357-010G (PCクライアントCPU)
- ヒートシンク -40～80°C (高さ: 29mm)、A71-008357-000G (インダストリ用CPU)
- 台湾
- EHL556、Celeron N6210、HDMI+DP、eDP、2LAN、1COM+DIO、mSATA、I2C、TPM2.0、ヒートシンク、広い温度範囲、20~70°C
-
- インテル® InTru™ 3D
最高の3D ビジュアル体験をシームレスに楽しめます。 -20~70°C - EHL556、Celeron N6210、eDP+VGA、2LAN、I2C、TPM2.0、広い温度範囲
- HDMI+VGA、1COM+DIO、mATA、I2C、TPM2.0、ヒートシンク、広い温度範囲。 -20~70℃
- EHL556、Atom x6413E、LVDS+VGA、2LAN、TPM2.0、広い温度範囲。 -40~85°C
- EHL556、Atom x6425E、HDMI+DP、LVDS、2LAN、2COM、mSATA、I2C、TPM2.0、ヒートシンク、広い温度範囲。 -40~85°C
- EHL556、Atom x6425E、LVDS+VGA、2LAN、TPM2.0、広い温度範囲。 -40~85°C
- EHL556、Atom x6425E、HDMI+DP、LVDS、2LAN、1COM+DIO、mPCIe、I2C、TPM2.0、ヒートシンク、広い温度範囲。 -40~85°C
-
オーディオ
- 電源 アダプタ
- 電源アダプタ：60W、12V、DCジャック、0℃～40℃または-30℃～70℃
- USB 2.0ケーブル：
- ヒートスプレッダー：長さ200mm
- プロセッサー：シングルDDR4-3200 SODIMM 最大32GB
- グラフィックス機能：
- Intel HD グラフィックス、トリプルディスプレイをサポート
- 拡張: M.2 2230 E キー x 1、mini-PCIe x 1、I2C
- オーディオ：
- イーサネット: 2 x Intel I225-IT PCIe
- リアI/O: 2 x GbE、2 x USB 3.1 Gen2、1 x DP++、1 x VGA
- 内部I/O：
- シリアル、USB 2.0、LVDS/eDP、オーディオ、SATA、フロントパネル
- ウォッチドッグタイマー：プログラム可能な1-255秒
- セキュリティ：
- 電源：9~36VDC、DCジャック/4ピン
- OS：Windows 10 IoT、Linux
- 環境：-40~85°C、5~90%RH
- 寸法：146mm×102mm
- 認証：
- CE、FCC、RoHS、UKCA
- 生産国：
---
