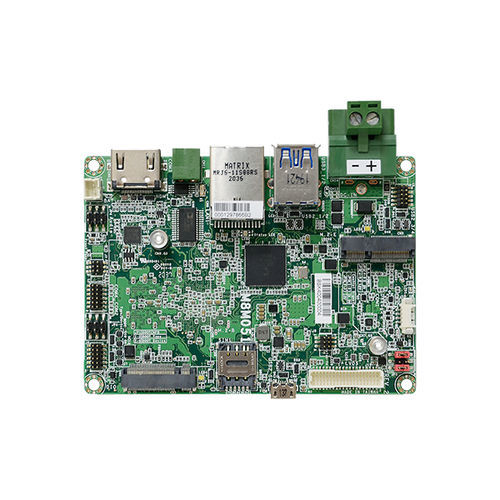

Pico-ITX / 2.5インチマザーボード M8M051

フリースケールi.MX8MIntel®LPDDR4

製品概要

• NXP i.MX 8M プロセッサ
• シングルチャネル
• 最大3200 MHzのLPDDR4
• シングルディスプレイ：HDMIはアナログインターフェースに関連したロスを生じさせることなく、最大1080pまでデジタルコンテンツのレンダリングを支援し、デジタルからアナログへの変換を行います：1つのIntel GbE、3つのCOM、2つのUSB 3.1 Gen1、3つのUSB 2.0

マルチチャネルHDオーディオをサポートします。 認証

• RoHS認証
• CE認証
• FCC認証
• UKCA認証

技術仕様

システムグラフィックス コントローラー GC7000ライト 特徴 OpenVG 1.1、OGL ES 3.1、Vulkan、OCL 1.2 FP VPU デコード：4Kp60 HEVC H.265、VP9、4Kp60 H.264 ディスプレイ 1 x HDMI（デフォルト） 1 x LVDS HDMI：最大解像度4096x2160 @60Hz LVDS：最大解像度1920x1080 @60Hz 単一ディスプレイ HDMIまたはLVDS 拡張

オーディオイーサネット コントローラー 1 x AR8035 イーサネット (10/100/1000Mbps) リアI/O イーサネット 1 x GbE (RJ-45) シリアル 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0（ダウンロード・モード） ディスプレイ 1 x HDMI 内部I/O シリアル 1 x RS232 1×RS-232/422/485（2×6ピンヘッダ、1.27mmピッチ） USB 2 x USB 2.0 (1.27mmピッチ) ディスプレイ 1 x LVDS LCDパネルコネクタ 1 x バックライト電源 オーディオ 1 x オーディオ（ライン出力/マイク入力、2.00mmピッチ） DIO 1 x 8ビットDIO（2 x 6ヘッダ、1.27mmピッチ） SD 1 x マイクロSDスロット CANバス 1 x CANBus 2.0 I2C 1 x I2C（1.27mmピッチ） eMMC eMMC 5.1対応 16GB搭載（デフォルト） 最大 64GB をサポート (オプション) <ウォッチドッグタイマー 出力およびインターバル システムリセット、1～255秒までソフトウェアでプログラム可能 電源

動作環境 動作温度 動作時： -5～65°C、-30～80°C 保存時：-40～85 湿度 動作時5～90% RH 保管時5 から 90% RH MTBF i.MX 8MQuad：25°Cで1,311,832時間、45°Cで637,427時間、60°Cで374,475時間、80°Cで189,510時間 計算モデル：Telcordia Issue 4 環境GB、GC - グランドベイン、コントロールド <メカニズム 外形寸法 2.5インチSBCフォームファクター 100mm (3.94") x 72mm (2.83") 高さ PCB: 1.6mm 上面: 15mm 底面: 4mm 規格と認証

梱包リスト 1 M8M051ボード 1 RS485用端子台（COM3） 342-361021-000G 1 ヒートスプレッダ（高さ：11mm） A71-808334-000G 原産国

ご注文について モデル名｜品番｜説明 M8M051-BCC-41QDC｜770-M8M0511-000G｜ クアッドコア プロセッサー M8M051-BCC-41QDC｜770-M8M0511-000G｜クアッドコアプロセッサ、4GBメモリ、16GB eMMC、1GbE、1RS-485、1RS-232、1RS-232/422/485、2USB 3.1 Gen1、3USB 2.0、12VDC、ファンレスサーマル、-5～65°C M8M051-BCC-21DLC｜770-M8M0511-100G｜デュアルコアプロセッサ、2GBメモリ、16GB eMMC、1 GbE、1 RS-485、1 RS-232、1 RS-232/422/485、2 USB 3.1 Gen1、3 USB 2.0、12VDC、ファンレス放熱、-5～65°C M8M051-ETC-41QDI｜770-M8M0511-200G｜クアッドコアプロセッサ、4GBメモリ、16GB eMMC、1 GbE、1 RS-485、1 RS-232、1 RS-232/422/485、2 USB 3.1 Gen1、3 USB 2.0、12VDC、ファンレスサーマル、-30～80 M8M051-ETC-21DLI｜770-M8M0511-300G｜デュアルコアプロセッサ、2GBメモリ、16GB eMMC、1GbE、1RS-485、1RS-232、1RS-232/422/485、2USB 3.1 Gen1、3USB 2.0、12VDC、ファンレスサーマル、-30～80°C

オプション アイテム 項目名 | 製品番号 | 説明項目名 2極端子-DCジャックケーブル A81-004013-000G 電源アダプター｜671-106012-000G｜60W、12V、DCジャック ヒートスプレッダー｜A71-008150-000G｜長さ：19.4mm USB 2.0ケーブル｜A81-001084-016G｜長さ：200mm オーディオケーブル｜A81-022031-016G｜長さ：300mm COMポートケーブル｜A81-015088-016G｜長さ：250mm, COM2/4ポート デバッグ・コンソール（ケーブル付き）｜770-IMX8M1-000G｜長さ：500mm

主な特長/技術仕様

• NXP i.MX 8M Quad/Dual Cortex-A53プロセッサー (1.5GHz商用、1.3GHz産業用)
• 2GB/4GB LPDDR4メモリーダウン、最大3200MHz
• HDMI 最大4096x2160@60Hz、LVDS 最大1920x1080@60Hz
• 1 x M.2 Bキー、1 x M.2
• GbEx1、COMx3、USB3.1 Gen1x2、USB2.0x3
• eMMC上のYocto 2.5、Android 9.0（オプション）をサポート
• 動作温度範囲：-5～65℃（商用）、-30～80℃（産業用）
• CE、FCC、RoHS、UKCA認定
• 寸法：100mmx72mm（2.5インチSBCフォームファクタ）
