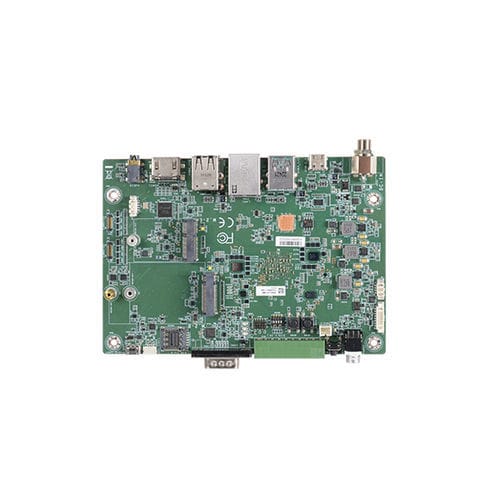

3.5インチシングルボードコンピュータ QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

製品概要

• Qualcomm QRB5165 プロセッサ
• 自動化アプリケーション向けに設計
• 1 GbE LAN: 自動化アプリケーション用
• CANバス: 自動化機器の統合用
• 2 M.2 拡張: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

特徴

• 1G イーサネット
• Linux サポート
• HDMI ディスプレイ
• 12V DC入力
• CANバス
• M.2 拡張

認証

• RoHS 認証
• CE 認証
• FCC 認証
• UKCA 認証

技術仕様
システム
プロセッサ: QRB5165, 8x Kryo 585 2.84GHz
メモリ: POP LPDDR5, 8GB

グラフィックス
コントローラ: Adreno 650 GPU
機能: OpenGL ES 3.2
ディスプレイ: 1 x HDMI タイプA, オーディオなし。Linuxで1080Pサポート。
シングルディスプレイ: HDMI

ストレージ
UFS: UFS 3.1サポート、デフォルト128GB

拡張
インターフェース:

• 1 x M.2 B key 3052/2242 (USB3.1, 予備PCIex1) 参照RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) 参照QCA6391 Wifiモジュール
• 1 x Nano SIMスロット

オーディオ
オーディオコーデック: WCD9385

イーサネット
コントローラ: AX88179A USB3からGbEコントローラ

リアI/O
イーサネット: 1 x GbE (RJ-45) (リアUSB2からオプション)
シリアル: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 タイプA, 1 x USB 2 タイプA, 1 x USB 3.1 タイプC (デバイスモードのみ)
DIO: 1 x 8ビットDIO端子台
ディスプレイ: 1 x HDMI 1.4
オーディオ: 1 x ラインアウト/マイクインオーディオジャック (*この機能は次のバージョンで利用可能になります。)
デバッグ: 1 x マイクロUSBデバッグUART

内部I/O
SD: 1 x uSD3.0カード
CANバス: 1 x CANバス2.0b
ファン: 1 x ファン12V PWM制御
カメラ: 2 x MIPI-CSI2 4レーンカメラ用, CMJ1: OV9282参照 / CMJ2: IMX577参照

ウォッチドッグタイマー
出力と間隔: TBD

電源
タイプ: 12VDC
コネクタ: デフォルトDCジャック、共敷2極端子台
消費: TBD
RTCバッテリー: CR2032コインセル

OSサポート
Linux: Ubuntu 20.04 (Linuxカーネル5.4.2)

環境
温度: 動作: 0から60°C, 保管: -40から85°C
湿度: 動作: 5から90% RH, 保管: 5から90% RH
MTBF: TBD

メカニズム
寸法: 3.5" SBCフォームファクタ, 146mm (5.75") x 102mm (4.02")
高さ: PCB: 1mm, 上側: TBD, 下側: TBD

規格と認証
認証: CE, FCC, RoHS, UKCA

梱包リスト
1 QRB551ボード

原産国
台湾

主な特徴 / 技術仕様

• プロセッサ: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• メモリ: 8GB LPDDR5
• ストレージ: UFS 3.1, デフォルト128GB
• グラフィックス: Adreno 650 GPU, OpenGL ES 3.2, HDMI出力
• 拡張: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x Nano SIMスロット
• イーサネット: 1 x GbE (RJ-45), AX88179A USB3からGbEコントローラ
• USB: 2 x USB 3.1 Gen1 タイプA, 1 x USB 2 タイプA, 1 x USB 3.1 タイプC (デバイスモードのみ)
• オーディオ: WCD9385コーデック, 1 x ラインアウト/マイクインオーディオジャック
• CANバス: 1 x CANバス2.0b
• SD: 1 x uSD3.0カード
• カメラ: 2 x MIPI-CSI2
• 電源: 12VDC, CR2032コインセルRTCバッテリー
• OS: Ubuntu 20.04 (Linuxカーネル5.4.2)
• 動作温度: 0から60°C
• 寸法: 146mm x 102mm (3.5" SBCフォームファクタ)
• 認証: CE, FCC, RoHS, UKCA
• 原産国: 台湾
