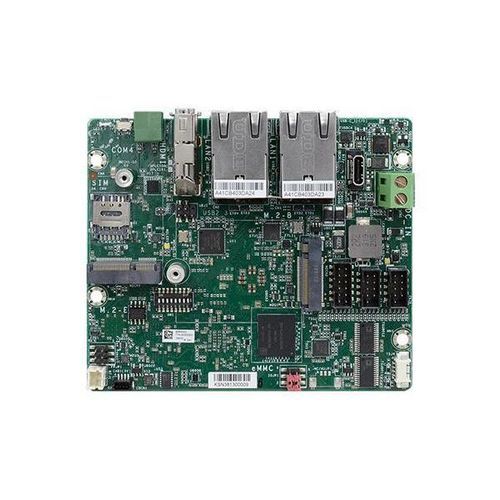

Pico-ITX / 2.5インチマザーボード 8MM053

NXP i.MX8M MiniIntel®LPDDR4

• NXP® i.MX 8Mミニ・アプリケーション・プロセッサー
• 1 LPDDR4 3200MHzメモリダウン
• FHD高解像度をサポート
• マルチ拡張: 1 M.2 B Key、1 M.2 E Key
• 豊富なI/O: 2 GbE、2 USB 2.0、1 RS-485、2 RS-232、RS-422、DIO

• ファンレス設計
• ディスプレイ：
• HDMI出力、FHD解像度
• マルチディスプレイ
• サポート
• RoHS指令準拠
• CE規格準拠
• FCC規格準拠

• 9~36V DC入力
• LPDDR4
• FHD解像度
• NXP
• NXP® i.MX 8M miniシリーズ
• ARM
• ファンレス設計
• マルチ拡張
• RoHS認定
• CE認定
• FCC認定

システム構成 システム構成 プロセッサーNXP i.MX 8M mini アプリケーション プロセッサ NXP i.MX 8M mini Quad Cortex-A53 1.8GHz（コンシューマー向け） NXP i.MX 8M mini Quad Cortex-A53 1.6GHz（産業用） メモリ4GBメモリダウン（プロジェクトサポートにより1GB/2GB）、シングルチャネルLPDDR4 グラフィックス コントローラー: 2D-GC320, 3D-GC NanoULTRA 特徴OpenGL® ES 2.1、VPU デコード：1080p60 HEVC、H.264、VP9、VP8; VPUエンコード：1080p60 H.264、VP8 ディスプレイ1 x HDMI（デフォルト）、HDMI：最大解像度1920x1080 @60Hz シングルディスプレイ：HDMI 拡張 インターフェース1 x M.2 Bキー 3042/2242 (USB 2.0)、ナノSIMスロット対応; 1 x M.2 Eキー 2230 (USB 2.0) イーサネット コントローラ: 1 x RTL8211 Ethernet (10/100/1000Mbps) リアI/O イーサネット: 2 x GbE (RJ-45) シリアル1 x RS-485 (2極ターミナルブロック) USB: 2 x USB 2.0、1 x リセットボタン ディスプレイ1 x HDMI 内部I/O シリアル：2 x RS-232 (2 x 5ヘッダー、2mmピッチ) USB: 1 x USB 2.0 (2mmピッチ) SD: 1 x マイクロSDスロット I2C: 1 x I2C（1.25mmピッチ） その他のI/ODIO（4 DIO/PWR/GND）およびRS-422（4ピン）（2 x 6ヘッダー、2mmピッチ） eMMC: ボード上のeMMC 5.1 8GBをサポート(デフォルト)、最大64GBをサポート(オプション) ウォッチドッグタイマー 出力と間隔：システム・リセット、ソフトウェアで1～255秒までプログラム可能 電源 タイプDC 9V～36V コネクター：2極ターミナルブロック（デフォルト） RTCバッテリー：ケーブル付きCR2032 OSサポート eMMC上のYocto 3.3（デフォルト） 動作環境 温度動作時：-5～65℃、-40～80℃、保存時：-40～85 湿度動作時5～90%RH、保管時5 から 90% RH 機構 寸法100mm (3.94") x 85mm (3.35") 高さPCB：1.6mm、上面：22.64mm、下面：4mm 規格と認証 認証CE、FCCクラスA、RoHS 梱包リスト - 1 8MM053 MB - 1 ヒートスプレッダ（高さ） - 1 RS-485用2極端子台 原産国台湾 注文情報の モデル名8MM053 部品番号: 770-8MM0531-500G 説明クアッドCortex-A53 1.6GHz、4GBメモリダウン、8GB eMMC、-40～80℃、Yocto 3.3（カーネル5.10） オプション

• RS-422/4ビットDIO用10極ターミナル、L=100mm (パーツ番号: A81-009670-016G)
• RS-422/4-bit DIO用10極ターミナルブロック (パーツ番号：
• 電源ケーブル（L=115mm）（品番：A81-004013-000G）
• 電源アダプタ（60W、12V、DCジャック）（品番：671-106012-000G）
• COMポートケーブル（品番：A81-015019-004G）

• プロセッサー：NXP i.MX 8M mini Quad Cortex-A53 1.6/1.8GHz
• メモリ：
• RS-485×1、RS-232×2、RS-422
• 拡張: M.2 Bキー×1、M.2 Eキー×1、Nano SIMスロット
• SD: 1 x Micro SDスロット
• I2C: 1 x I2C
• DIO: 4 DIO/PWR/GND
• 電源：
• 動作温度範囲：-5～65°C、-40～80°C
• 保存温度範囲：-40～85°C
• 湿度範囲：5～90%RH
• 外形寸法：100mm x 85mm
• 認証：
• CE、FCC Class A、RoHS指令準拠
• 生産国：
