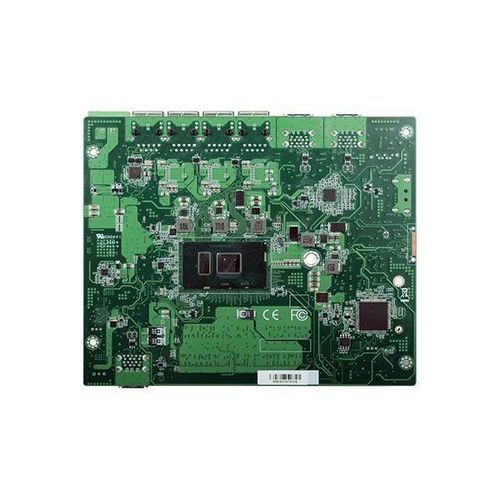

4インチシングルボードコンピュータ SU256-SCM

第6 Gen Intel® Core™Intel® Core™ i7-7600USATA3

製品概要

• 第6世代 Intel® Core™ 4" SBC
• デュアルチャネル DDR4 2400MHz 最大8GB
• シングルディスプレイ: HDMI 解像度 最大4096x2304 @ 60Hz
• 複数拡張: 1 mini PCIe
• 豊富なI/O: 4 Intel GbE, 6 USB 3.0

特徴

• COM ESD 保護: エアギャップ ±15kv
• 広温度範囲: -20~70°C
• ファンレス設計
• 4K2K ディスプレイ
• HDMI ディスプレイ

認証

• RoHS 認証
• CE 認証
• FCC 認証

システム仕様
プロセッサ
第6世代 Intel® Core™ プロセッサ, BGA 1356 (Skylake-U*)
Intel® Core™ i7-6600U プロセッサ, デュアルコア, 4M キャッシュ, 2.6GHz (3.4GHz), 15W
Intel® Core™ i5-6300U プロセッサ, デュアルコア, 3M キャッシュ, 2.4GHz (3.0GHz), 15W
Intel® Core™ i3-6100U プロセッサ, デュアルコア, 3M キャッシュ, 2.3GHz, 15W
Intel® Core™ i7-7600U プロセッサ, デュアルコア, 4M キャッシュ, 2.8 GHz(3.9 GHz), 15W
メモリ
2 x 260-pin SO-DIMM 最大8GB (1R*8)
デュアルチャネル DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

グラフィックス
コントローラ
Intel® HD Graphics GT シリーズ
機能
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW デコード: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW エンコード: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
ディスプレイ
1 x HDMI

拡張
SSD
最大1 x フラッシュモジュール mSATA SATA 3.0 サポート
インターフェース
1 x フルサイズ Mini PCIe

イーサネット
コントローラ
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT9.5 (10/100/1000Mbps) (Core i7/i5 のみ iAMT サポート)

フロント I/O
USB
2 x USB 3.0

リア I/O
イーサネット
4 x GbE (RJ-45)
USB
4 x USB 3.0

内部 I/O
ディスプレイ
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

ウォッチドッグタイマー
出力 & インターバル
システムリセット, ソフトウェアで1から255秒までプログラム可能

セキュリティ
TPM
TPM 2.0 (オプション)

電源
タイプ
広範囲 15~36V
コネクタ
端子台
消費電力
通常: 6600U:19V @ 0.33A (6.27Watt)
最大: 6600U:19V @ 2.01A (38.19Watt)
RTC バッテリー
CR2032 コインセル

OS サポート
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

環境
温度
動作: -20 から 70°C
保管: -40 から 85°C
湿度
動作: 5 から 90% RH
保管: 5 から 90% RH
MTBF
273,084 時間 @ 25°C; 234,185 時間 @ 45°C ; 196,965 時間 @ 60°C ; 170,277 時間 @ 70°C
計算モデル: Telcordia Issue 4
環境: GB, GC - 地面 良性, 制御済み

メカニズム
寸法
4" SBC フォームファクタ
165mm x 135mm
高さ
PCB: 1.6mm 上側: 16.5mm, 下側: 4mm

規格と認証
認証
CE, FCC, RoHS

梱包リスト
梱包リスト
1 SU256-SCM ボード
1 ヒートシンク (28.4mm) A71-008158-000G

原産国
原産国
台湾

注文情報
モデル名: SU256-SCM
部品番号: 770-SU2561-000G
説明: ファンレス, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 から 70°C

技術仕様 / 特徴

• 第6世代 Intel® Core™ 4" SBC
• デュアルチャネル DDR4 2400MHz 最大8GB
• シングルディスプレイ: HDMI 解像度 最大4096x2304 @ 60Hz
• 複数拡張: 1 mini PCIe
• 豊富なI/O: 4 Intel GbE, 6 USB 3.0
• COM ESD 保護: エアギャップ ±15kv
• 広温度範囲: -20~70°C
• ファンレス設計
• 4K2K ディスプレイ
• HDMI ディスプレイ
• RoHS, CE, FCC 認証
• 寸法: 165mm x 135mm
• 動作温度: -20 から 70°C
• 電源: 広範囲 15~36V
