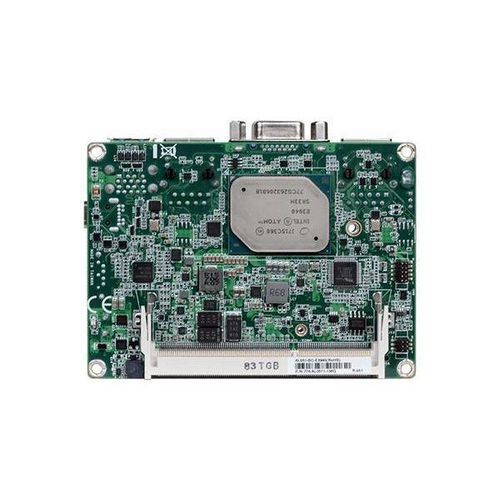

Pico-ITX / 2.5インチマザーボード AL051組み込みIntel® Atom E3900Intel®
お気に入りに追加する
商品比較に追加する
特徴
- サイズ
- 組み込み, Pico-ITX / 2.5インチ
- プロセッサー
- Intel® Atom E3900
- メモリ
- DDR3L SO-DIMM
- エクステンションスロット
- Mini PCIe
- 応用
- 産業用
- 探索システム
- Linux
- コネクティビティー
- LVDS（小振幅差動信号方式）, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, ディスプレイ ポート
詳細
製品概要
- Intel® Atom™/Pentium®/Celeron® プロセッサー E3900
- 1 DDR3L SODIMM 最大8GB
- トリプル独立ディスプレイ：
- VGA+MiniDP+++LVDS
- 拡張およびストレージ：
- Mini PCIe x 1、M.2 x 1、SMBus x 1
- 豊富なI/O: Intel GbE x 2、COM x 1、USB 3.1 Gen 1 x 2、USB 2.0 x 2
-
主な特長
- 2.5インチPico-ITX、Intel Atom®/Pentium®/Celeron®搭載
- 低消費電力設計
- 豊富なI/O、産業用制御、データ収集、産業用デジタルサイネージ、IoTアプリケーションに最適
- ファンレス、小型、-40°C～+85°Cの幅広い温度範囲をサポート
- 堅牢な設計と深い組み込みアプリケーション向けのエネルギー効率
- 4K UHD高解像度をサポート（DP：4096x2304＠60Hz）および3つの独立したディスプレイをサポートします。
- 複数のストレージ選択肢：eMMC、SSD、M.2 システム仕様
- プロセッサー：インテル® Atom™ プロセッサー E3900 ファミリー、BGA 1296 - x7-E3950：クアッドコア、2Mキャッシュ、1.6GHz (2.0GHz)、12W - x5-E3940クアッドコア、2Mキャッシュ、1.6GHz（1.8GHz）、9.5W - x5-E3930デュアルコア、2Mキャッシュ、1.3GHz（1.8GHz）、6.5W - Pentium® N4200：クアッドコア、2Mキャッシュ、1.1GHz（2.5GHz）、6W -
- Celeron® N3350：デュアルコア、2Mキャッシュ、1.1GHz（2.4GHz）、6W
- メモリ：
グラフィックス機能
- コントローラ：Intel® HD Graphics
- グラフィックス機能全般をサポート：
- OpenGL 4.2、Direct X 11.1、OpenCL 1.2、OGL ES 3.0 HWデコード：H.264、MPEG2、VC1、VP8、H.265、MPEG4 HWエンコードH.264、MPEG2、MPEG4
- ディスプレイ出力： - 1 x Mini DP++ (最大4096x2160@60Hz) - 1 x VGA (最大2048x1536@50Hz) - 1 x LVDS (デュアルチャネル 18/24ビット、最大1920x1200 @ 60Hz)
- トリプルディスプレイ：
- VGA + Mini DP++ + LVDS
-
拡張機能
- 1 x Full-size Mini PCIe (PCIe/USB 2.0、オプションでUSB 3.1 Gen1/USB 2.0)
- 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
- オーディオコーデック
- ：
イーサネット
- 2 x Intel® I210AT PCIe (10/100/1000Mbps)
- 2 x Intel® I210IT PCIe (10/100/1000Mbps) (リクエストに応じて利用可能)
- 1 x RS-232/422/485 (1.27mmピッチ)
- 2 x USB 2.0 (1.27mmピッチ)
- 1 x LVDS LCDパネルコネクタ
- 1 x オーディオ(ライン出力/マイク入力)
- 1 x SATA 3.0 (最大6Gb/s)
- 1 x 8ビットDIO
- 1 x SMBus
-
ウォッチドッグタイマー
- システム
- リセット
- 、1秒から255秒までソフトウェアでプログラム可能
- fTPM2.0
- 12V +/-10% DC
- 2-pin Terminal Block, 2-pin Vertical Type Connector (オプション)
- 標準: E3950:12V @ 0.51A (6.12Watt)
- 最大: E3950:12V @ 2.00A (24.00Watt)
- RTC Battery：
OSサポート
- Windows 10 IoT Enterprise (64ビット)
- Linux
- 動作温度：0～60°C、-40～85°C
- 保存時温度：-40～85°C
- 動作湿度：5～90%RH
- 保存時湿度：5～90%RH
- MTBF：497,857時間@ 25°C、318,774時間@ 45°C、213,436時間@ 60°C
- 2.5" Pico-ITXフォームファクター 100mm (3.94") x 72mm (2.83")
- PCB高さ: 1.6 mm
- Top Side: 7.9 mm
- Bottom Side: 16.34 mm
-
認証情報
- CE、FCC、RoHS
- 1 AL051ボード
- 1 シリアルATAデータケーブル (長さ: 152mm) A81-002000-000G
- 1 SATAおよびインバーター電源用Yケーブル (長さ: 155mm) A81-020016-018G
- 1 ヒートスプレッダー (高さ: 11mm) EシリーズCPU：A71-808308-010G、NシリーズCPU：A71-808309-010G
- 台湾
- オーディオケーブル（160mm）
- 電源アダプタ（60W、12V、DCジャック）
- COMポートケーブル（300mm）
- USBポートケーブル（200mm）
- 2極端子-DCジャックケーブル
- EシリーズCPU用ヒートシンク（22.6mm）
- Nシリーズ CPU用ヒートシンク 0～60℃対応（19mm）
- Eシリーズ CPU用ヒートシンク 0～60℃対応（22.
技術仕様 (概要)
- プロセッサ：
- インテル® Atom™/Pentium®/Celeron® E3900シリーズ
- メモリ：1 DDR3L SODIMM 最大8GB
- トリプル独立ディスプレイ：
- 拡張: 1 Mini PCIe、1 M.2、1 SMBus
- I/O: 2 Intel GbE、1 COM、2 USB 3.1 Gen1、2 USB 2.0
- フォームファクター: 2.5" Pico-ITX
- 動作温度: -40°C ～ +85°C（モデルによる）
- 認証：
- プロセッサ：
- CE、FCC、RoHS指令
- 対応
---
