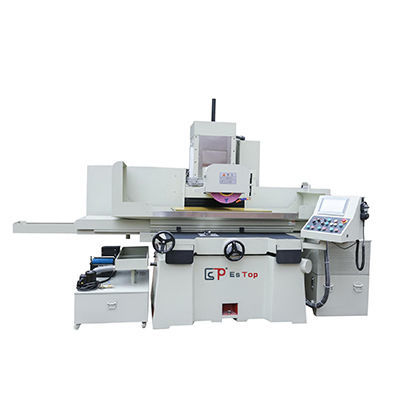

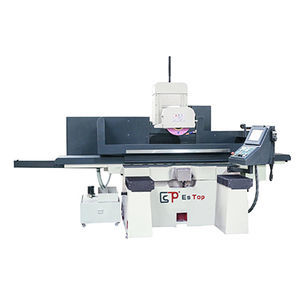

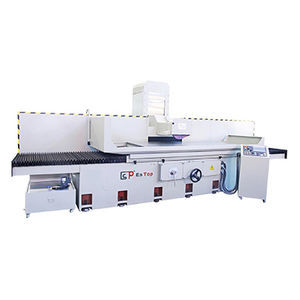

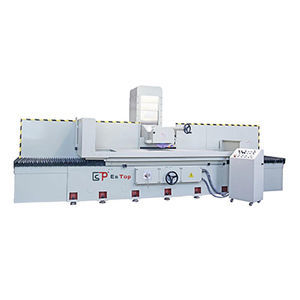

水平ディスク研削機 ETW-50100NC表面表面加工用部品
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面, 水平ディスク
- 応用
- 加工用部品
- 構造
- 移動式テーブル, 磁気クランプ付き
- 制御タイプ
- NC
- 軸数
- 3軸
- その他の特徴
- 据え置き型, 大型
- その他の特徴
- 油圧式, ヘビーデューティ用, 電動機駆動
- ピンの速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- X軸移動距離
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- Y軸移動距離
580 mm, 710 mm
(22.83 in, 27.95 in)- 研削砥石の直径
350 mm
(14 in)- 速度
230 mm/min
(0.15 in/s)- 重量
4,800 kg, 4,900 kg
(10,582.19 lb, 10,802.65 lb)
詳細
概要
本シリーズは可動式研削ヘッドを採用し、研削砥石の周辺部を用いた重負荷の面研削に対応する設計です。機械製造、自動車、金型鋼板、工具などの各種部品の平面研削に適しています。
主な特徴
技術仕様
用途
本シリーズは可動式研削ヘッドを採用し、研削砥石の周辺部を用いた重負荷の面研削に対応する設計です。機械製造、自動車、金型鋼板、工具などの各種部品の平面研削に適しています。
主な特徴
- ベッド：一体鋳造により高い剛性と安定した動作を確保。
- 作業台の縦移動：油圧駆動で無段階速度調整が可能。
- 台車の水平ガイド：耐摩耗性と安定精度を持つ鋼製ガイド構造。
- 研削砥石主軸：外部低振動モーターで駆動し、滑らかな回転を実現。
- 潤滑：ベッドおよび作業台レールは連続自動潤滑；柱、台車、研削ヘッドのレールはインチ潤滑で給油ロスやレールの負担を低減。
技術仕様
- 型式：ETW-50100NC（ETW-63125もあり）
- 製品種別：水平砥石主軸式研削盤／平面研削機
- 電磁テーブル（x*y）：1000 x 500 mm（ETW-63125：1250 x 630 mm）
- X軸（左右）移動量：1200 mm（ETW-63125：1500 mm）
- Y軸（前後）移動量：580 mm（ETW-63125：710 mm）
- 砥石中心からテーブルまでの最大距離：490 mm
- 作業台最大積載量：900 kg（ETW-63125：1000 kg）
- Tスロット仕様：18 x 3
- 作業台送り速度：5–30 m/min
- 前後自動送り：0.05–15 mm
- 前後早送り速度（50Hz/60Hz）：990 / 1190 mm/min
- 最大砥石寸法：350 x 127 x 20–50 mm
- 砥石回転速度（50Hz/60Hz）：1450 / 1740 RPM
- Z軸ハンドル送り目盛：0.01–0.08 mm
- Z軸昇降早送り速度：230 mm/min
- 主軸モーター：15 x 4 (HP*P)
- Z軸モーター（昇降）：1500 W
- 油圧モーター：5 x 6 (HP*P)
- 冷却モーター：90 W
- 前後（Y軸）サーボモーター：1000 W
- 機械外形（L x W x H）：3500 x 2700 x 2300 mm
- 概算重量：約4800 kg（ETW-63125：約4900 kg）
用途
- 工作機械製造における平面研削
- 自動車部品の仕上げ研削
- 金型・ダイプレートの研削
- 工具表面の研削
