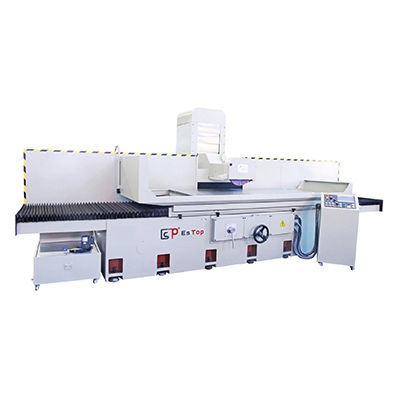

表面研削機 ETD-80200NC

加工用部品コラム型磁気クランプ付き

製品概要
コラム可動式平面研削盤 ETD-80200NC は、荒削りから精密仕上げまで幅広い研削作業に対応するよう設計されています。ベース、コラム、テーブルの剛性ある構造により寸法安定性と変形低減を実現。操作性と保守性を考慮した人間工学に基づく操作レイアウトです。

• 操作員が使いやすいようベース前面に集中配置されたハンドル
• 制御パネルで横方向（X）移動の設定が可能
• 直感的な操作を可能にする人間工学設計

技術表（主なパラメータ）
主項目：コラム可動式平面研削盤
モデル：ETD-80160 | ETD-80200
単位：各パラメータに表示の通り

作業台 - 電磁テーブル寸法 (x*y)：2000 x 800 mm
左右 X 軸移動量：2200 mm
前後 Y 軸移動量：870 mm
砥石中心からテーブルまでの最大距離：560 mm
テーブル最大搭載荷重：3000 kg
テーブルTスロット仕様：18 x 3
テーブル送り速度：5-30 m/min
前後ハンドル目盛：0.02/5 mm
前後自動送り：0.1-8 mm
前後（50HZ/60HZ）早送り速度：990/1190 m/min
砥石最大寸法：350 x 127 x 20-50 mm
砥石回転数（50HZ/60HZ）：1450/1740 rpm
Z軸ハンドル目盛（上下）：0.005/0.2 mm
Z軸早送り速度（上下）：230 m/min
スピンドルモーター：15 x 4 HP*P
Z軸モーター（上下）：1/4 x 6 W
油圧モーター：10 x 6 HP*P
冷却モーター：90 W
前後Y軸サーボモーター：1/4 x 6 W
機械外形寸法 L x W x H：5500 x 3050 x 2250 mm
質量（約）：≈9200 kg (ETD-80200)

技術仕様

• モデル：ETD-80200NC
• 電磁テーブル寸法 (x*y)：2000 x 800 mm
• 左右 X 軸移動量：2200 mm
• 前後 Y 軸移動量：870 mm
• 砥石-テーブル 最大距離：560 mm
• テーブル最大搭載荷重：3000 kg
• テーブルTスロット：18 x 3
• テーブル送り速度：5-30 m/min
• 前後ハンドル目盛：0.02/5 mm
• 前後自動送り：0.1-8 mm
• 前後早送り速度 (50/60Hz)：990/1190 m/min
• 砥石最大寸法：350 x 127 x 20-50 mm
• 砥石回転数 (50/60Hz)：1450/1740 RPM
• Z軸ハンドル目盛：0.005/0.2 mm
• Z軸早送り速度：230 m/min
• スピンドルモーター：15 x 4 HP*P
• Z軸モーター（上下）：1/4 x 6 W
• 油圧モーター：10 x 6 HP*P
• 冷却モーター：90 W
• Y軸サーボモーター（前後）：1/4 x 6 W
• 機械寸法（L x W x H）：5500 x 3050 x 2250 mm
• 重量：≈9200 kg
