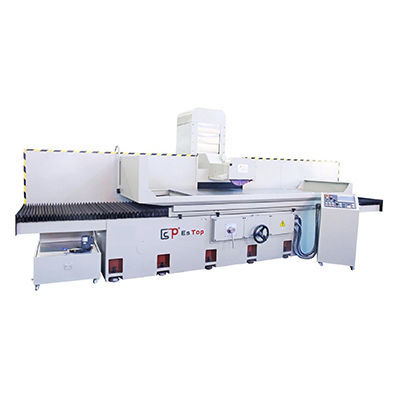

表面研削機 ETD-80300AHD加工用部品磁気クランプ付き移動コラム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品
- 構造
- 移動コラム, 磁気クランプ付き
- 制御タイプ
- 自動, 手動式
- その他の特徴
- 大型
- その他の特徴
- 高精度, ヘビーデューティ用
- ピンの速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- 軸間距離
560 mm
(22 in)- X軸移動距離
3,200 mm, 4,200 mm
(125.98 in, 165.35 in)- Y軸移動距離
870 mm
(34.25 in)- 研削砥石の直径
350 mm
(14 in)- 重量
12,000 kg, 13,500 kg
(26,455.47 lb, 29,762.41 lb)
詳細
製品概要
ETD-80300AHDは、金属加工向けのカラム移動式平面研削盤です。作業台は2バリエーション（PCD-80300：3000×800 mm、PCD-80400：4000×800 mm）を用意し、荒取りから仕上げ研削まで幅広く対応します。ベース、カラム、テーブルは高弾性設計により剛性と精度を維持し、操作性を考慮した人間工学的配置が特徴です。
主な特長
技術仕様
用途とオプション
ETD-80300AHDは、金属加工向けのカラム移動式平面研削盤です。作業台は2バリエーション（PCD-80300：3000×800 mm、PCD-80400：4000×800 mm）を用意し、荒取りから仕上げ研削まで幅広く対応します。ベース、カラム、テーブルは高弾性設計により剛性と精度を維持し、操作性を考慮した人間工学的配置が特徴です。
主な特長
- X軸の長い移動に対応するカラム移動式構造（PCD-80300/PCD-80400）
- 3000×800 mmまたは4000×800 mmの電磁テーブルを採用
- 手動ハンドルと自動送り設定による広い送り範囲
- ベース・カラム・テーブルの高弾性構造により高い剛性を確保
- 前面ハンドル配置と操作パネルでの横送り設定など操作性に配慮
- 最大350×127×20–50 mmの研削砥石に対応
技術仕様
- モデル：ETD-80300AHD（バリエーション：PCD-80300 / PCD-80400）
- タイプ：カラム移動式平面研削盤
- 電磁テーブル（x×y）：3000×800 mm（PCD-80300） / 4000×800 mm（PCD-80400）
- X軸移動（左右）：3200 mm（PCD-80300） / 4200 mm（PCD-80400）
- Y軸移動（前後）：870 mm
- ホイール中心〜テーブル最大距離：560 mm
- 作業台最大積載量：3000 kg
- テーブT溝：18×3 mm
- 作業台送り速度：5–30 m/min；前後自動送り：0.1–8 mm
- 早送り（50Hz/60Hz）：990 / 1190 mm/min
- 砥石最大寸法：350×127×20–50 mm；回転数（50Hz/60Hz）：1450 / 1740 RPM
- Z軸ハンドル目盛：0.005/0.2 mm；Z早送り：230 mm/min
- 主軸モーター：15×4（HP*P）；油圧モーター：10×6（HP*P）；冷却モーター：90 W
- 機械寸法（L×W×H）：8200×3050×2250 mm（PCD-80300） / 11000×3050×2250 mm（PCD-80400）
- 重量（概算）：≈12000 kg（PCD-80300） / ≈13500 kg（PCD-80400）
用途とオプション
- 金型、自動車、治工具、一般金属部品の平面研削に適合
- オプション：制御のアップグレード、専用固定具、砥石カバー、冷却システム
- 据付要件、電気仕様、カスタム構成については販売元にお問い合わせください
