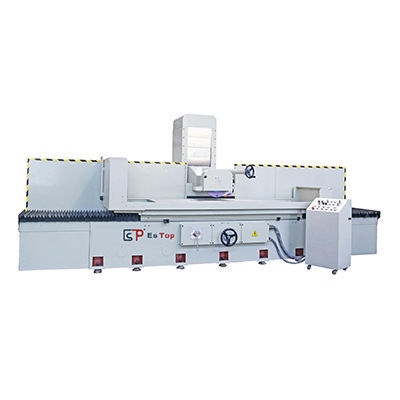

表面研削機 ETD-70150NC加工用部品大きなワークピースコラム型
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品, 大きなワークピース
- 構造
- コラム型, 移動コラム, 磁気クランプ付き
- 制御タイプ
- NC, 自動, 手動式
- 軸数
- 3軸
- その他の特徴
- 大型, フォーマット手段
- その他の特徴
- 精密, 高精度, 高速, 電動機駆動, 大容量
- ピンの速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- X軸移動距離
1,700 mm
(66.93 in)- Y軸移動距離
570 mm, 670 mm, 770 mm
(22.44 in, 26.38 in, 30.31 in)- 研削砥石の直径
350 mm
(14 in)- 重量
5,200 kg, 5,500 kg, 5,800 kg
(11,464.04 lb, 12,125.42 lb, 12,786.81 lb)
詳細
製品概要
金属加工向けコラム可動式平面研削盤 ETD-70150NC。電磁チャック（1500 x 700 mm）を装備し、荒削りから精密仕上げまで対応します。
概要
複数の作業幅に対応するコラム型平面研削盤シリーズ。可動式コラム設計によりY軸の作業域が拡大し、中〜大型ワークに対して安定した研削精度を実現します。高耐荷重と多様な送り速度を必要とする工場に適しています。
特長
仕様表
金属加工向けコラム可動式平面研削盤 ETD-70150NC。電磁チャック（1500 x 700 mm）を装備し、荒削りから精密仕上げまで対応します。
概要
複数の作業幅に対応するコラム型平面研削盤シリーズ。可動式コラム設計によりY軸の作業域が拡大し、中〜大型ワークに対して安定した研削精度を実現します。高耐荷重と多様な送り速度を必要とする工場に適しています。
特長
- 基礎・コラム・テーブルの高弾性構造により高剛性と安定性を維持
- 前面に集中したハンドルや操作系の人間工学的配置で操作性を向上
- コントロールパネルで横送りの設定が可能
- 手動・自動送りの併用により正確かつ効率的な研削サイクルを実現
- 高速移動と高耐荷重の電磁チャックにより重量ワークの取り扱いに対応
仕様表
- 型式: ETD-70150NC
- 電磁チャック寸法 (x*y): 1500 x 700 mm
- X軸 左右移動量: （関連機種）1700 mm
- Y軸 前後移動量: 770 mm
- 砥石中心からテーブルまでの最大距離: 560 mm
- テーブル最大積載量: 2500 kg
- テーブルT溝仕様: 18 x 3 mm
- テーブル送り速度: 5–30 m/min
- 前後手動ハンドル目盛: 0.02/5 mm
- 前後自動送り: 0.1–8 mm
- 前後高速移動速度 (50Hz/60Hz): 990 / 1190 m/min
- 砥石最大寸法: Φ350 x 127 x 20–50 mm
- 砥石回転数 (50Hz/60Hz): 1450 / 1740 RPM
- Z軸手動ハンドル目盛: 0.005 / 0.2 mm
- Z軸上下高速移動速度: 23 m/min
- 主軸モーター: 15 x 4 (HP*P)
- Z軸モーター: 1/4 x 6 W
- 油圧モーター: 7.5 x 6 (HP*P)
- 冷却モーター: 90 W
- 前後サーボ（Y軸モーター）: 1/4 x 6 W
- 機械外形寸法 (L x W x H): 4320 x 2600 x 2150 mm
- 概算重量 (ETD-70150): 約 ≈5800 kg
