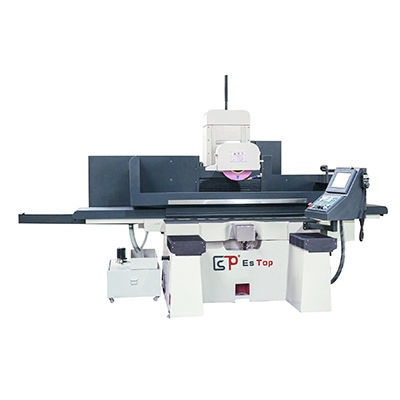

表面研削機 ETW-4010NC表面金属板用加工用部品
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品, 金属板用
- 構造
- 横型, 電磁チャック付き
- 制御タイプ
- NC
- その他の特徴
- 大型
- その他の特徴
- 重加工用
- ピンの速度
1,450 rpm, 1,740 rpm
(9,111 rad.min-1, 10,933 rad.min-1)- 軸間距離
460 mm
(18 in)- X軸移動距離
800 mm, 1,200 mm
(31.5 in, 47.24 in)- Y軸移動距離
380 mm, 480 mm
(14.96 in, 18.9 in)- 研削砥石の直径
350 mm
(14 in)- 重量
3,600 kg, 3,700 kg
(7,936.64 lb, 8,157.1 lb)
詳細
概要
ETW-4010NCシリーズは、可動式の研削ヘッド構造を採用した重切削向けの水平周辺研削機です。研削砥石の周辺を用いてワークの平面を研削します。工作機械、車両、金型鋼板、工具などの産業での平面加工に適しています。電磁テーブルは690×300 mm（ETW-3069）または1000×400 mm（ETW-40100）から選択可能です。
主な特長
技術仕様
ETW-4010NCシリーズは、可動式の研削ヘッド構造を採用した重切削向けの水平周辺研削機です。研削砥石の周辺を用いてワークの平面を研削します。工作機械、車両、金型鋼板、工具などの産業での平面加工に適しています。電磁テーブルは690×300 mm（ETW-3069）または1000×400 mm（ETW-40100）から選択可能です。
主な特長
- 鋳鉄製ベッドにより構造剛性を確保し、安定した運転を実現。
- 作業テーブルの縦方向（X軸）移動は油圧駆動で無段階速度制御。
- 台車の水平ガイドレールは鋼製ガイド構造で摩耗に強く精度が安定。
- 砥石主軸は外部低振動モータで駆動し、動作が滑らか。
- ベッドおよび作業台レールは連続自動給油、柱・台車・研削ヘッドのレールはインチング給油により摩耗を低減し精度を維持。
技術仕様
- 型式：ETW-4010NC
- 電磁テーブル寸法（x*y）：690 × 300 mm（ETW-3069）；1000 × 400 mm（ETW-40100）
- 左右（X）移動量：800 mm（ETW-3069）；1200 mm（ETW-40100）
- 前後（Y）移動量：380 mm（ETW-3069）；480 mm（ETW-40100）
- 砥石中心からテーブルまでの最大距離：460 mm
- 作業台最大積載量：600 kg（ETW-3069）；800 kg（ETW-40100）
- テーブルT溝仕様：14 × 3
- 作業台送り速度：5–30 m/min
- 前後自動送り：0.05–15 mm
- 前後早送り速度（50Hz/60Hz）：990 / 1190 m/min
- 砥石最大寸法：ø350 × ø127 × 20–50 mm
- 砥石回転数（50Hz/60Hz）：1450 / 1740 RPM
- Z軸ハンドホイール送り目盛：0.01–0.08 mm
- Z軸上下早送り速度：230 m/min
- 主軸モータ：15 × 4（HP*P）
- Z軸モータ出力：1000 W
- 油圧モータ：3 × 6（HP*P）
- 冷却モータ：90 W
- 前後サーボ（Y軸）モータ：1000 W
- 機械寸法（L × W × H）：3060 × 1600 × 2300 mm または 3150 × 1600 × 2300 mm
- 重量：3600 kg / 3700 kg
