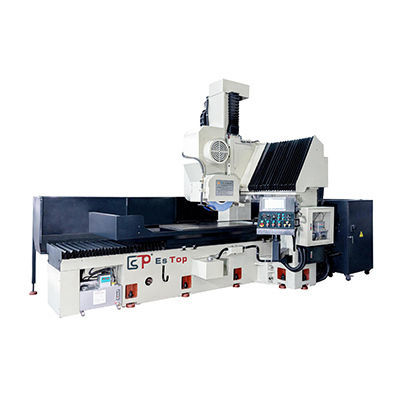

表面研削機 ETLD-60150NC加工用部品ガントリータイプ磁気クランプ付き
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品
- 構造
- 磁気クランプ付き, ガントリータイプ
- 制御タイプ
- CNC
- その他の特徴
- 大型
- その他の特徴
- ヘビーデューティ用, ダブル
- ピンの速度
1,450 rpm
(9,111 rad.min-1)- X軸移動距離
1,700 mm, 2,200 mm
(66.93 in, 86.61 in)- 研削砥石の直径
500 mm
(20 in)- 重量
8,800 kg, 9,200 kg
(19,400.68 lb, 20,282.53 lb)
詳細
概要
CNCガントリ面研削盤 ETLD-60150NC（Chevalier同等）。利用可能モデル：ETLD-60150、ETLD-60200。大型・重量ワークの面研削を目的に設計された産業用機械です。剛性の高い両立柱ガントリ、電磁テーブル、複数の主軸モーターを備え、安定した精密な切削を実現します。
主な仕様（技術データ）
用途と利点
CNCガントリ面研削盤 ETLD-60150NC（Chevalier同等）。利用可能モデル：ETLD-60150、ETLD-60200。大型・重量ワークの面研削を目的に設計された産業用機械です。剛性の高い両立柱ガントリ、電磁テーブル、複数の主軸モーターを備え、安定した精密な切削を実現します。
主な仕様（技術データ）
- モデル：ETLD-60150 / ETLD-60200
- 電磁テーブル寸法（長×幅）：1500×600 mm（ETLD-60150）；2000×600 mm（ETLD-60200）
- X軸移動量（左右）：1700 mm（ETLD-60150）；2200 mm（ETLD-60200）
- 砥石中心〜テーブル最大距離：570 mm
- 両立柱間最大ワーク幅：1000 mm
- テーブル最大積載量：5000 kg
- テーブル送り速度：5–30 m/min
- テーブルT溝：18×3 mm
- 砥石最大寸法：500×203×50–75 mm
- 主軸モーター：20×4 HP
- 砥石回転数（50Hz/60Hz）：1450 RPM
- 機械高さ（上端まで）：約3200 mm
- 占有面積（長×幅）：4450×2450 mm（ETLD-60150）；5450×2450 mm（ETLD-60200）
- 概算重量：約8800 kg（ETLD-60150）；約9200 kg（ETLD-60200）
用途と利点
- 大型・重量部品の面研削（製造・金型等）
- 電磁テーブルにより鉄材の確実なワーク固定が可能
- 両立柱ガントリにより剛性と再現性のある平面度を確保
- 重機械加工、航空宇宙部品、一般産業ワークショップに適合
