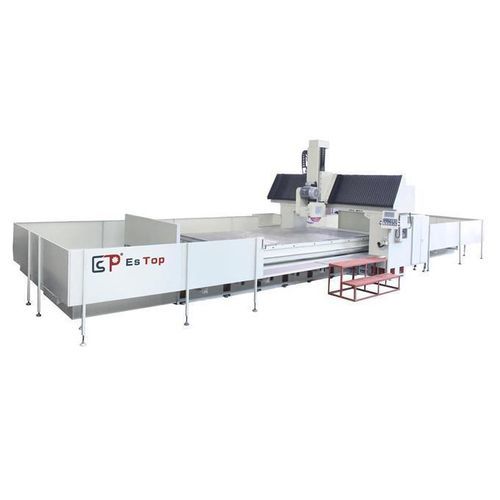

表面研削機 ETLD series

大きなワークピースコラム型電磁チャック付き

概要 ダブルコラム式平面研削盤は、大型平面研削に適した強力な研削盤です。シングルコラムタイプでは研削できない加工幅800mm以上の大型平面研削に適した高弾性構造として設計・製作。ボックス構造鋳物により、重量オーバーハングがなく、高剛性。ターサイトBコーティングを施したスライドウェイ。ダブルシリンダーとユニークな設計のテーブル移動用油圧システム。クロスレールおよび昇降路は焼入れ研磨仕上げ。精密ボールネジ付きACサーボモーターにより、水平・垂直スピンドル共に急速昇降、自動ダウンフィード、上下ジョギングが可能（オプション）。水平スピンドルには複列ローラーベアリングとアンギュラコンタクトボールベアリングを採用。最新の10インチカラーLCDタッチスクリーンパネル、スクリーンにタッチするだけで研削変数を設定できます。手動パルス発生器（MPG）は、ダイヤモンドドレッサーの切込みを含む、ダウンフィードとクロスフィードの両方に使用されます。クロスフィードの移動量は、コンソールのプッシュボタンで設定します。異なるクロスフィードの増分は、粗研削と仕上げ研削のために別々に設定することができます。 <仕様表 本体｜門型平面研削盤｜ユニット｜ETLD-200800｜ETLD-250800 ワークテーブル｜電磁石テーブルサイズ(x*y)｜mm｜8000x2000｜8000x2500 左右X軸移動量｜｜mm｜｜8200｜8200 砥石最大テーブル中心｜｜mm｜｜650｜｜650 2コラム通過最大ワークサイズ｜｜mm｜｜2560 3060｜2560 3060 ワークテーブル最大積載量｜kg｜10000｜10000 ワークテーブル送り速度｜m/min｜5～30｜5～30 テーブルT溝仕様｜｜mm*n｜｜18x8｜18x10 砥石｜砥石サイズ max｜mm｜500×2203×50-75｜500×2203×50-75 スピンドルモーター｜HP*P｜40x4｜40x4 (50HZ/60HZ） 砥石回転数｜R.P.M｜1450｜1450 サイズ｜機械高さ（上面までの高さ）｜mm｜≒3500｜≒3900 レイアウト 床面積（縦×横）| 寸法｜mm｜18100×4400｜18100×5060 重量｜kg｜≒68000｜≒78000 <特徴

• シングルコラムタイプの機械では実現不可能な大型平面研削（作業幅800mm以上）用に設計されています。
• ボックス構造の鋳物により、重量オーバーハングがなく、極めて高い剛性を実現しました。
• ターサイトBコーティングを施したスライドウェイにより、スムーズな動きと耐摩耗性を実現しました。
• テーブル移動用のダブル油圧シリンダーとユニークな油圧設計、クロスレールと昇降路の硬化研磨ガイドウェイ。
• 精密ボールねじ付きACサーボモーターにより、迅速な昇降、自動ダウンフィード、上下ジョギングが可能（垂直スピンドルはオプション）
• 水平スピンドルは複列ローラーベアリングとアンギュラコンタクトボールベアリングを使用。
• 最新の10インチカラー液晶タッチスクリーンパネルで研削変数を設定
• 手動パルスジェネレーター（MPG）でダウンフィードとクロスフィード（ダイヤモンドドレッサーの切り込み制御を含む）
• 粗研削と仕上げ研削用に別々の増分が可能なプッシュボタン式クロスフィードトラベル

特徴/仕様

モデル：ETLD-250800

電磁石テーブルサイズ（x*y）：8000x2500 mm

左右X軸移動: 8200 mm

ホイールとテーブルの最大中心：650 mm

2コラム最大ワークサイズ：2560 3060 mm

ワークテーブル最大積載量：10000 kg

ワークテーブル送り速度：5-30 m/分

テーブルTスロット仕様：18×10（mm*n）

研削砥石最大サイズ：500×203×50-75mm

スピンドルモーター：40x4（HP*P）

研削砥石の速度（50HZ / 60HZ）：1450 RPM

マシンの高さ（トップ高に移動）：≈3900ミリメートル

レイアウト床面積（L×W）：18100x5060 mm

重量：≒78000 kg

。
