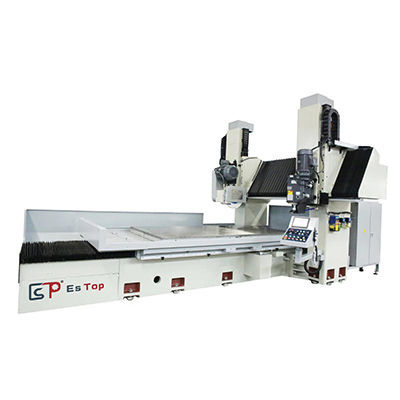

表面研削機 ETLS-1525NC加工用部品電磁チャック付き電子制御式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 表面
- 応用
- 加工用部品
- 構造
- 電磁チャック付き
- 制御タイプ
- NC, 電子制御式, デジタル
- その他の特徴
- 高精度, 油圧式, 電動機駆動
- ピンの速度
最大: 1,500 rpm
(9,425 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 軸間距離
620 mm, 630 mm
(24 in, 25 in)- X軸移動距離
2,200 mm, 2,700 mm
(86.61 in, 106.3 in)- Y軸移動距離
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- 研削砥石の直径
350 mm, 500 mm
(14 in, 20 in)- 重量
20,000 kg, 21,000 kg, 21,500 kg, 27,000 kg
(44,092.45 lb, 46,297.08 lb, 47,399.39 lb, 59,524.81 lb)
詳細
構造
動作
スピンドルとモーター
潤滑
油圧システム
制御システム（PNCタイプ）
仕様
- 硬化処理を施した高強度鋳鉄（HT300）を採用し、二柱式フレームの剛性・安定性・耐久性を確保しています。
- 固定式の横梁構造は梁と柱を一体化した堅牢な門型構造で、機械の剛性と位置精度を保持します。
動作
- ベースと作業台に大径のツインVガイドを採用し、テーブルの安定した移動と長期的なアライメント維持を実現します。
- 縦・長手移動は高精度ボールねじで案内され、Baldor製ACサーボモータ（PNCタイプ）で駆動され、精密な位置決めとマイクロメートル単位の送り制御が可能です。
- 研削ヘッドは高強度S55C鋼のレール上を超精密リニアローラーベアリングで移動し、滑らかな横送りと高精度な切削を提供します。
- 縦ヘッドの角度切り替えはACサーボによるウォームシャフト伝動で駆動され、数値インデックスで0.1°の精度で迅速な角度研削が行えます。
スピンドルとモーター
- 社内組立のカートリッジ式スピンドルは、6個の超精密CP4等級のアンギュラコンタクトベアリングを使用し、永久潤滑により低騒音・低発熱・高精度を実現します。
- 全ての二柱式モデルに日本製V3等級の高トルクスピンドルモーターを採用し、動的バランス検査により長時間運転でも振動・騒音を抑え安定稼働します。
- モーターはカップリングでスピンドルに直結され、最大トルク伝達と振動低減を図っています。
潤滑
- 強制被覆潤滑（上部から下部のレールへ油が流れる方式）により潤滑油の脈動圧による影響を抑え、滑らかな動作を可能にします。
- 潤滑圧センサーが異常を検知した場合、テーブルの動作を停止してレールを保護します。
油圧システム
- 精密な電気回路で比例弁を制御し、正確な油圧機能を実現します。
- 操作パネルから直接テーブル速度を調整でき、生産効率を向上させます。
- 油圧タンクの温度はHaborクーラントシステムで維持され、長時間運転時の油温安定と油圧部品保護を行います。
制御システム（PNCタイプ）
- DSCベースのNC制御は、大形機の全機能と動作を一つのパネルに統合します。
- 縦送り・横送りともにACサーボを数値制御で使用し、再現性のある高精度を確保します。
- LCD表示とデジタル入力パネルにより、各種研削用途での操作が容易です。
- ユーザーフレンドリーな設計により、通常の作業で複雑なプログラミングを必要としません。
仕様
- 型式：ETLS-1525NC
- 主項目：ツインヘッド二柱式平面および摺動面研削盤
- 電磁テーブル寸法（x*y）：2000x1400/1500 mm または 2500x1200/1500 mm
- 左右X軸ストローク：2200 mm または 2700 mm
- 砥石中心からテーブルまでの最大距離：620 mm（バリエーション：620/630 mm）
- 二柱間通過最大ワークサイズ：1780 mm または 1500/1930 mm
- テーブル最大積載質量：5500 kg または 6000 kg
- テーブル送り速度：5–30 m/min
- テーブルTスロット仕様：18x6 または 18x5 / 18x6 (mm × n)
- 表面研削用砥石最大寸法：500 × 203 × 50–75 mm
- 表面スピンドルモーター：25 × 4 (HP × P)
- 表面砥石回転数（50 Hz）：1450 RPM
- 摺動面研削用砥石最大寸法：350 × 127 × 40 mm
- 摺動面ヘッド回転角：左90° / 右90°
- 摺動面スピンドルモーター：7.5 × 4 (HP × P)
- 正逆回転（オプション）：0–1500 RPM
- 機械高さ（トップまで）：約3500 mm または 約3600 mm
- 設置面積（L × W）：5950 × 4800 mm または 6800 × 4800/5000 mm
- 重量：約21000/21500 kg または 約20000/27000 kg
