表面研削機 ETLS-200400NC
大きなワークピースコラム型電磁チャック付き

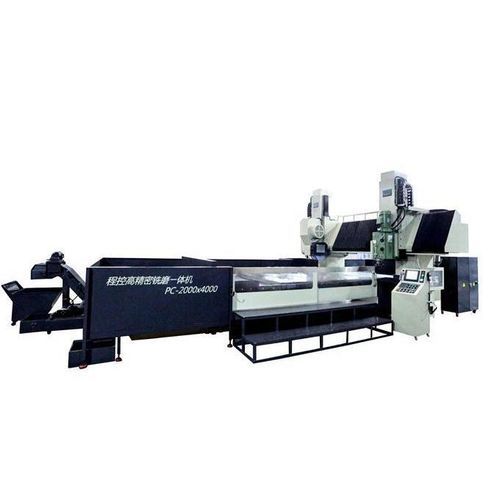

表面研削機 - ETLS-200400NC - ESTOPCNC - 大きなワークピース / コラム型 / 電磁チャック付き

お気に入りに追加する

商品比較に追加する

特徴

タイプ

表面

応用

大きなワークピース

構造

移動式テーブル, コラム型, 電磁チャック付き

制御タイプ

NC, 電子制御式

その他の特徴

大型, ダブルヘッド

その他の特徴

高精度, ヘビーデューティ用, ダブル

ピンの速度

最大: 1,500 rpm
(9,425 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

X軸移動距離

4,200 mm, 8,200 mm
(165.35 in, 322.83 in)

重量

42,000 kg, 83,000 kg
(92,594.15 lb, 182,983.68 lb)

詳細

概要
ETLS-200400NC は、ツインヘッド・二柱式の平面およびスライドウェイ研削盤で、高剛性、安定性、耐久性を必要とする重切削研削用途向けに設計されています。ツインヘッド、二柱構造、スライドウェイ研削機能を統合し、大型ワークに対応します。

構造
高強度鋳鉄（HT300）を焼入れ処理して使用し、剛性、安定性、耐久性を確保します。固定式横梁構造により梁と支柱が一体化した堅牢な門型構造となり、機械の剛性を保証します。

動作
機械基礎とテーブルのレールには大型のツインVガイドを採用し、卓越したテーブル安定性と最良の整列・均衡を維持します。研削ヘッドの垂直・縦進は高精度ボールねじで案内され、Baldor製ACサーボモーター（PNCタイプ）で駆動され、高精度な位置決めとミクロン単位の送りを実現します。研削ヘッドの横送りは高密度鋼（S55C）上を超精密級リニアローラーベアリングで移動し、堅牢かつ滑らかな横送りと正確な切削能力を実現します。垂直研削ヘッドの角度回転はウォームシャフト伝動のACサーボで駆動され、0.1°精度で数値入力により迅速な角度成形研削が可能です。

主軸・駆動系
高精度に社内組立てされたカートリッジタイプ主軸は、CP4級の超精密アンギュラ玉軸受を6個使用し、永続潤滑でシールされており、低騒音・低発熱・高精度を実現します。日本製V3級高トルク主軸モーターを採用し、動的バランス検査を実施；カップリングで主軸と直結して最大トルク伝達と振動低減を図ります。

潤滑
強制被覆潤滑（油が上部から下部の機械基礎レールへ流れる方式）により潤滑油圧の脈動による影響を避け、スムーズな動作を可能にします。潤滑油圧が異常な場合は検出センサーが作動し、テーブル移動を停止してレールを保護します。

油圧システム
比例油圧弁を制御する精密な電気回路を採用。操作パネルで作業テーブル速度を直接調整でき、生産効率を向上できます。油圧タンクの温度はHaborクーラントシステムで維持され、長時間運転後も油温を安定させて研削精度を確保し、油圧系部品を保護します。

制御システム（PNCタイプ）
DSCベースのNC制御システムはすべての機能と動作を一つのパネルに統合します。数値制御は垂直送りと横送りの双方にACサーボモーターを使用します。パネルのLCD表示とデジタル入力により、さまざまな研削用途での操作が容易です。複雑なプログラミングを必要とせず、扱いやすいユーザーフレンドリーな設計です。

仕様
