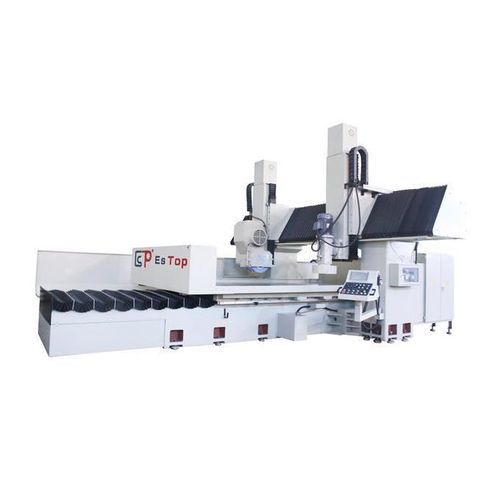

表面研削機 ETLS-1830NC

加工用部品コラム型CNC

製品概要 ETLS-1830NCのようなシュバリエ精密研削余分な低ノイズCNCガントリー研削盤 構造 高強度鋳鉄(HT300)に焼戻し処理を施し、剛性、安定性、耐久性を確保しました。 固定クロスビーム構造は、マシンの堅牢性を保証するために、一つの頑丈なドアの形状にビームと柱を兼ね備えています。 動き潤滑方式 フォースカバレッジ潤滑（上部から下部マシンベースレールウェイへオイルが流れ落ちる）は、潤滑油の脈動圧による衝撃を回避し、滑らかな動きを可能にします。 検出センサーは、潤滑油の圧力が正常でない場合、レールを保護するためにテーブルの動きを無効にします。 油圧システム。 比例油圧バルブを制御するために、精密な電気回路を採用しています。 オペレータは、コントロールパネルを介して直接作業テーブルの速度を調整することができ、作業効率を向上させます。 油圧タンクの温度はHabor Coolantシステムによって維持されます。クーラントは、研削精度を保証し、油圧システムの部品を保護するために、長時間の運転後に油温を安定させる。 制御システム(PNCタイプ) 仕様表 主要項目ツインヘッド・ダブルコラムタイプ平面・摺動面研削盤 - 構成：120300/150300 | 180300/200300 ワークテーブル - 電磁石テーブルサイズ（x*y）：3000x1200/1500 | 3000x1800/2000 (mm) テーブルに対するホイールの最大中心620/630｜620 (mm) 最大ワークサイズ：1500/1930 2410 (mm) ワークテーブル最大積載量：6500｜7000 (kg) ワークテーブル送り速度：5～30 (m/min) テーブルT溝仕様18x4/18x6 | 18x6/18x8 (mm*n) 平面研削ヘッド - 砥石サイズ max：500x203x50-75 (mm) 表面の紡錘モーター: 25x4 （HP*P） 表面 (50HZ) 砥石速度: 1450 (R.P.M) スライドウェイ・ヘッド - 砥石サイズ max：350x127x40 (mm) スライドウェイ回転角度左90°/右90 スライドウェイ主軸モーター 7.5x4 (HP*P) 肯定的で、否定的な回転（選択） R.P.M: 0-1500 サイズ-機械（上の高さに移動）の高さ：3700 (mm) レイアウト床面積（長さX幅）：7600x4800 / 8500x5000 / 8620x5400 (mm) 重量: ≈24000/28000 | ≈33500/34500 (kg) 特徴/仕様

モデルETLS-1830NC

主要項目：ツインヘッド・ダブルコラムタイプ平面・摺動面研削盤：120300/150300および180300/200300

電磁石テーブルサイズ（x*y）：3000x1200/1500mmまたは3000x1800/2000mm

砥石とテーブルの最大中心：620/630 mm

2つのコラムは、最大ワークサイズ：1500/1930 2410 mm

ワークテーブルの最大積載量：6500 kgまたは7000 kg

ワークテーブルの送り速度：5-30 m/分

テーブルのTスロット仕様：18x4/18x6または18x6/18x8（mm*n）

平面研削砥石サイズ（最大）：500x203x50-75ミリメートル

表面スピンドルモーター：25x4 HP * P

表面研削砥石速度（50Hz）：1450 RPM

スライドウェイ砥石サイズ（最大）：350x127x40 mm

スライドウェイ回転角度：左90°/右90°

スライドウェイスピンドルモーター： 7.5x4 HP*P

正/負回転（オプション）RPM：0-1500

機械の高さ（上の高さに移動）：3700 mm

レイアウト床面積（L x W）：7600x4800/8500x5000/8620x5400ミリメートル

重量：≒24000/28000キロまたは≒33500/34500キロ

---
