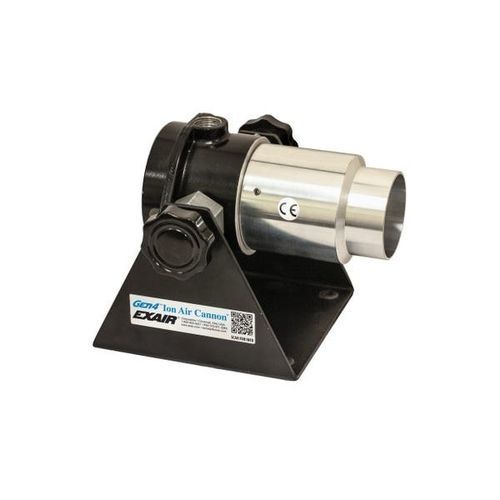

ステンレススチール製空気砲 8192

コンパクト安全電離

概要
EXAIRのGen4® Ion Air Cannon™は、可動部がなく最大4.6 m（15 ft）まで静電気を中和し、清掃を行います。Super Air Amplifierと交換可能なエミッタを組み合わせた集束型の円錐状イオン化エア流を発生します。オプションの圧力レギュレータにより、軽作業から重作業まで空気量と速度を無段階で調整できます。

用途

• バッグ開口—成形・充填工程
• 部品の洗浄および中和
• シュリンクラップの中和
• 成形部品の清掃
• アセンブリの静電気除去
• スリッティング工程の中和
• パッケージや容器の洗浄
• 自動化ラインや狭い空間での中和

利点

• 圧縮空気の消費が少ない
• ターゲットでの静電気除去が迅速
• 開放ノズルに比べ静音性が高い
• 4.6 m（15 ft）まで有効
• ショックレス、非放射性のイオン化
• コンパクトで堅牢、取り付けが容易
• 給気をダクト接続可能
• 可動部なし — 低メンテナンス
• オプションのレギュレータで力および流量を可変

モデル
Ion Air Cannonは以下の4タイプで提供されます：Ion Air Cannon；Ion Air Cannon and Power Supply；Ion Air Cannon Kit；Deluxe Ion Air Cannon Kit。代表的な型番：8192（Ion Air Cannon）、8292（電源付）、8492（Kit）、8492DX（Deluxe Kit）。

アクセサリ

• Power Supply — 型式7960（電圧選択可能）。エミッタ用の高電圧を供給し、モジュラーシールドケーブルと一次ヒューズを内蔵。電源はUL Component Recognizedで、CEおよびRoHS準拠。
• Shim Sets — 0.003"（0.08 mm）ステンレス製のシムが出荷時に装着されています。必要に応じて速度を上げるためのオプションシム（.006" / 0.15 mm、.009" / 0.23 mm）あり。

動作原理（要約）
Gen4® Ion Air CannonはSuper Air Amplifierと電源で駆動されるイオン化コラ―を組み合わせています。圧縮空気がバレル内に注入され、周囲の空気を大量に誘引して高流量を発生します。放出口の交換可能なステンレス製エミッタが気流をイオン化し、最大4.6 m（15 ft）まで静電気を中和し清掃する円錐状のイオン化エア流を生成します。誘引された空気が90%以上を占めるため、最低限の圧縮空気で大流量を実現します。

仕様

• モデル（SKU）：8192
• 商用名 / 型式：Gen4® Ion Air Cannon™
• ブランド：EXAIR
• 有効距離：最大4.6 m（15 ft）
• 原理：イオン化エミッタ付きSuper Air Amplifier；誘引空気比 >90% により低圧縮空気消費で大流量を実現
• 圧縮空気接続：3/8" NPT 入口
• 空気消費量と性能（対象から305 mm / 12"で測定）：
  20 PSIG（1.4 BAR）— 5.7 SCFM（161 SLPM）, 58 dBA, 5 kV を 0.75 s で消散
  40 PSIG（2.8 BAR）— 9 SCFM（255 SLPM）, 64 dBA, 5 kV を 0.6 s で消散
  60 PSIG（4.1 BAR）— 12.2 SCFM（345 SLPM）, 70 dBA, 5 kV を 0.5 s で消散
  80 PSIG（5.5 BAR）— 15.5 SCFM（439 SLPM）, 72 dBA, 5 kV を 0.43 s で消散
  100 PSIG（6.9 BAR）— 18.7 SCFM（529 SLPM）, 74 dBA, 5 kV を 0.37 s で消散
• 電気：5 kVrms（5 kV）の電源が必要（型式7960または7961）。指定の電源（5 kVrms、最大5 mA）を使用してください。
• 電気的危険：ショックレス（短絡時 < 40 µA）。可燃性材料やガスの近くで使用しないでください。
• エミッタ材質：ステンレス（交換可能）
• 金属部品：アルミニウム
• プラスチック部品：UL 94 HB 評価
• 最大周囲温度：74°C（165°F）
• 可動部なし — 低メンテナンス
• 調整性：オプションのレギュレータで空気量と速度を無段階調整可能
