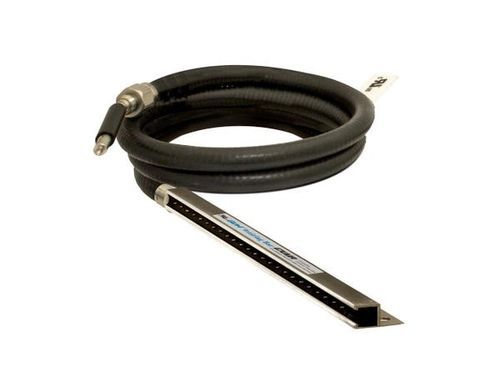

イオンバー Model 8036 Gen4®

概要
EXAIRのGen4® Ionizing Barは圧縮空気を不要とし、バーから4" (102 mm)以内の表面の静電気を除去します。電源式のGen4イオナイジングバーはコンパクトで、帯電が発生する機械の狭いスペースにも取り付け可能で、気流による影響を受けてはいけない表面に適しています。紙、フィルム、プラスチックなど、ほこりや異物を引き寄せ外観を損なう、破れやジャムを生じる、作業者に帯電ショックを与える用途で一般的に使用されます。

用途

• ラベリング
• 袋製造 - 成形および充填
• シュリンクラップの中和
• 枚葉およびウェブ印刷機
• 包装
• コンバーティング機械
• スリッティング工程の中和
• 繊維
• スクリーン印刷

特長

• 表面から2" (51 mm)以内に配置すると性能が大幅に向上
• 最大4" (102 mm)の距離から静電気を低減可能
• 装甲された電磁シールドケーブル
• ケーブル内蔵の接地線により追加の接地不要
• 電源へのステンレス製接続
• 低ランニングコスト
• 迅速な静電気減衰
• 狭い場所に適したコンパクト設計
• 4" (102 mm)まで有効
• ショックレス、非放射性
• 産業環境での使用に適した設計
• 取り付けフランジ付きで簡単設置
• メンテナンスが容易
• 組立済みで出荷

アクセサリ
電源：モデル7960（2出力）およびモデル7961（4出力）。115/230 VAC、50/60Hzシステム向けの電圧選択可能な電源。電源は米国およびカナダ規格に対するULコンポーネント認定を受け、CEおよびRoHS準拠。モデル7905 Static Meterは片手で静電気測定が可能で、1インチ（25 mm）離れた位置で±20 kVまでの表面電圧と極性を表示します。

性能
Gen4 Ionizing Barの性能
帯電面からの距離：0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
5 kV*を放電する時間（秒）：0.1 | 0.14 | 0.29 | 0.53 | 0.96
*3"～48"の複数長さのバーで試験。

動作原理
電磁シールドされた電源ケーブルは、電源の5 kVrms出力をそれぞれの容量結合されたステンレス製エミッタポイントへ伝送します。ケーブル内蔵の接地線がエミッタからバー本体への放電経路を形成します。各エミッタでの放電が周囲の空気分子に電荷を与え、正および負のイオンを生成します。負に帯電した表面は正イオンを、正に帯電した表面は負イオンを引き寄せ、表面電荷を中和します。エミッタの電圧は、触れた際にショックを与えることなく周囲の空気をイオン化するのに十分高い電位を持ちます。

技術仕様

• SKU：P8003
• 商品名 / 型番：Gen4® Ionizing Bar™
• 有効中和距離：最大4" (102 mm)、最適性能は2" (51 mm)以下
• 性能例（5 kV放電）：0.1 s（0.50" / 13 mm）、0.96 s（4" / 102 mm）
• 対応長さ：3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108"（76、152、229、305、457、610、762、914、1067、1219、1372、1524、1829、2134、2438、2743 mm）。在庫および特注で最大118"（3 m）まで対応。
• ケーブル：5'（1.52 m）の装甲および電磁シールドケーブル（コネクタ組付け済）を含む
• 必要電源：EXAIRモデル7960または7961（5 kV）。電源は6'（1.83 m）モジュラー電源コード、ライト付き電源スイッチ、一次ヒューズ内蔵、(2)または(4)の高電圧出力を含む
• 電気仕様：5 kVrms、5 mA（最大）電源で使用
• 電気的危険：バーはショックレス（短絡時でも40マイクロアンペア未満）。可燃性物質やガスの近くで使用しないでください。
• 構造材料：金属部品 - アルミニウム；プラスチック部品 - UL 94 HB；エミッタ - ステンレス鋼
• 最大周囲温度：165°F（74°C）
