イオン化エア ナイフ Model 112212DX Gen4 Deluxe Super

説明

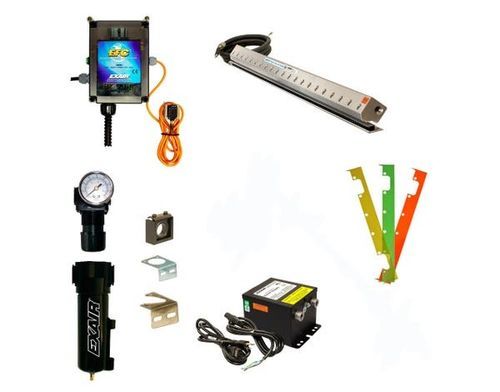

EXAIRのGen4® Deluxe Super Ion Air Knife™キットは、完全な静電気中和ソリューションを提供します：Gen4 Super Ion Air Knife、Gen4電源（モデル7960）、Electronic Flow Control（EFC）、ユニバーサルエアナイフ取付システム、シムセット、フィルターセパレータ、クイックカプラ付き圧力調整器。システムはプラスチック、ウェブ、シート材およびその他の表面の静電気を中和し、破れ、詰まり、有害なショックを防止するとともに、微粒子やほこりを除去して生産速度と製品の清浄度を向上させます。

適用分野

• ウェブクリーニング
• 成形機械
• シーターおよびトリマー
• 部品清掃・ハンドリング
• 塗装前のほこり除去
• シュリンク包装
• パッケージ清掃
• 袋開封・充填作業
• 印刷機器

利点

• 従来設計比で最大34%向上したイオン性能
• アーマードで電磁遮蔽されたケーブルと統合アース
• 電源への耐久性のあるステンレス接続
• 配線が容易なモジュラー電源ケーブル
• 低圧縮空気消費で長手方向に均一な気流
• 静音運転かつ低メンテナンス
• 最大20 ft（6.1 m）まで有効
• ショックレス、非放射性イオン化
• モジュラー設計により連続気流の無制限システム長が可能
• シムやレギュレータによる可変力・可変流量

モデル

• Gen4 Super Ion Air Knife — Super Air KnifeとGen4イオナイジングバーのアセンブリ。
• Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knifeとモデル7960 Gen4電源（115Vまたは230VAC、50/60Hz）を含む。
• Gen4 Super Ion Air Knife Kits — Gen4 Super Ion Air Knife、モデル7960 Gen4電源、シムセット、フィルターセパレータ、圧力調整器（カプラ付）を含む。
• Gen4 Deluxe Super Ion Air Knife Kits — Gen4 Super Ion Air Knife、モデル7960 Gen4電源、EFC、ユニバーサル取付、シムセット、フィルターセパレータ、圧力調整器（カプラ付）を含む。

モデル／エアフロー長ごとの品番
エアフロー長 | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

性能（長さあたり）
圧力 (PSIG / BAR) | 空気消費量 (SCFM / SLPM) | 騒音レベル (dBA) | 目標から6" (152 mm)で5kVを放電する時間（秒）
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

仕様

• 標準長さ：3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108"（76 mm〜2743 mm）。特殊長さおよび無制限のシステム長は工場オプションで対応可能（ここには含まず）。
• ケーブル：アーマードで電磁遮蔽された5フィート長のケーブル、グラウンド付きで組立て済みバヨネットコネクタ付属。
• 電源：EXAIRモデル7960または7961 Gen4電源（5 kV）を使用。入力電圧選択可（115VACまたは230VAC）、モジュラー電源コード、ライト付き電源スイッチ、一次ヒューズ内蔵。
• 圧縮空気：Super Air Knifeの両端および底面に1/4 NPT口が提供されます。長いナイフには複数の入口が必要（24"以上には配管キット推奨）。
• 電気：5 kVrms、最大5 mAの電源で使用。Gen4イオナイジングバーはショックレス（短絡時で40 µA未満）。可燃性材料やガスの近くでは使用しないでください。
• 材質：金属部品 — アルミニウム；プラスチック部品 — UL 94 HB；エミッタ — ステンレス鋼。
• 最大周囲温度：165°F（74°C）。

特徴 / 技術仕様

• 製品種別：Gen4® Deluxe Super Ion Air Knife™ Kit
• 付属品：Gen4 Super Ion Air Knife、Gen4電源（モデル7960）、Electronic Flow Control（EFC）、ユニバーサル取付システム、シムセット、フィルターセパレータ、圧力調整器（カプラ付）
• 例：36"デラックスキット SKU：112236DX
• 性能：空気消費量とイオン減衰時間は供給圧により変化（上記の性能表参照）
• 最大有効中和距離：最大20 ft（6.1 m）
• エミッタ材質：ステンレス鋼
• 電源：Gen4電源（5 kV）が必要
• 設置：1/4 NPT 圧縮空気入口；24"以上の設置には複数入口と配管キットを推奨
