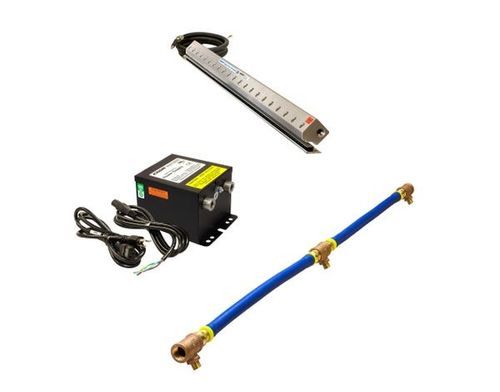

配管キット付きイオン化エア ナイフ Model 112160PKI Gen4 Super

製紙工業用印刷産業用プラスチック産業用

概要
Gen4® Super Ion Air Knife™ システムは、Super Air Knife（Gen4イオナイジングバー内蔵）、必要な電源（Model 7960 または 7961 — 選択可能 115 VAC/230 VAC、50/60 Hz）および配管キットを含み、設置を簡素化します。本システムは均一なラミナ状のイオン化空気を供給し、プラスチック、ウェブ、シート材およびその他の表面の静電気を中和し、破裂・詰まり・感電リスクの低減と微粒子除去を行います。連続使用を想定した産業用途向け設計で、メンテナンスは低めです。

用途

• ウェブ／フィルムの洗浄
• 射出成形・ブロー成形ライン
• シーターおよびトリミング工程
• 組立前の部品洗浄
• 塗装前の塵埃除去
• シュリンク包装および包装ライン
• パッケージの洗浄・ハンドリング
• 袋の開封・充填作業
• 印刷・コンバーティング機器

メリット

• 従来設計比で最大34%のイオン性能向上
• 耐久性とEMI保護のための装甲・電磁シールドケーブル
• イオナイジングバーに接地が統合されており、追加の接地接続を不要に
• 電源へのステンレス接続で耐食性向上
• モジュラー電源ケーブルにより配線と接続が容易
• 低エア消費
• 全長にわたる均一なエアフローとイオン分布
• 生産環境に適した低騒音動作
• 最大6.1 m（20 ft）で有効
• 非放射性かつショックレス設計
• コンパクトで堅牢、設置が簡単
• ユニットを連結することで無制限のシステム長が可能
• メンテナンスが少なく、シムで力・流量を可変

モデル
Gen4 Super Ion Air Knives は設置条件と性能要件に合わせて4タイプで提供されます：

• Gen4 Super Ion Air Knife — Gen4イオナイジングバーを組み込んだSuper Air Knife。
• Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife と Model 7960 Gen4 電源（115V/230VAC、50/60Hz）を含むシステム。
• Gen4 Super Ion Air Knife Kits — Gen4 Super Ion Air Knife、Model 7960 電源、シムセット、フィルターセパレーター、圧力調整器（カプラ付）を含むキット。
• Gen4 Deluxe Super Ion Air Knife Kits — 上記キットにEFC（電子流量制御）とユニバーサルマウントシステムを追加。

モデル／部品番号表（エアフロー長さ vs 部品番号）
エアフロー長さ | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

付属品と注意

• 電源（Model 7960 2出力、Model 7961 4出力）は入力電圧選択（115VAC/230VAC）、モジュラー装甲シールドケーブル、一次ヒューズ内蔵、通電表示スイッチを備えます。UL Component（米国・カナダ）認定、CEおよびRoHS適合。
• ユニバーサル Air Knife マウントシステム（Model 9060）はステンレス製で確実かつ精密な位置決めを提供します。可動・伸長仕様はAir Knife長に依存します。
• 配管キットは複数入口の最適性能のために適切な径の圧縮空気ホース／配管およびフィッティングを供給します。アルミ製Air Knife用キットは圧力計、ニトリル/PVCホースおよび真鍮フィッティングを含みます。
• カップリングブラケットキットは標準長を超える場合に複数のAir Knifeを連結でき、剛性プレートとステンレスねじを含みます。
• Air Knife シムセットは排気ギャップを調整し力／流量を増加させるために利用可能です。シム厚はキットに同梱の情報を参照してください。

仕様

• 対応長さ：3、6、9、12、18、24、30、36、42、48、54、60、72、84、96、108"（76〜2743 mm）。特殊長さおよび連結による無制限長も対応可能。
• ケーブル：接地およびバヨネットコネクタ付きの5' 装甲電磁シールドケーブルを付属。
• 電源：EXAIR Model 7960 または 7961 が必要（5 kV）。電源は 6' モジュラー電源コード、通電表示スイッチ、一次ヒューズを備えます。
• 圧縮空気：各端および底面に1/4 NPTの出口。24" 以上のナイフには複数入口用の配管キットを提供。
• 電気：5 kVrms、5 mA（最大） の電源で使用してください。
• 電気的危険：Gen4 Ionizing Bars はショックレス（短絡時 <40 μA）。可燃性物質やガスの近くでは使用しないでください。
• 構成材料：金属部品はアルミニウム、エミッタはステンレス鋼、プラスチック部品は UL 94 HB 規格。
• 最大周囲温度：165°F（74°C）。
• 1フィート（305 mm）当たりの性能 — 供給圧 PSIG (BAR) | 空気消費 SCFM | 空気消費 SLPM | 騒音レベル dBA | 5 kV 減衰時間（秒）:
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
