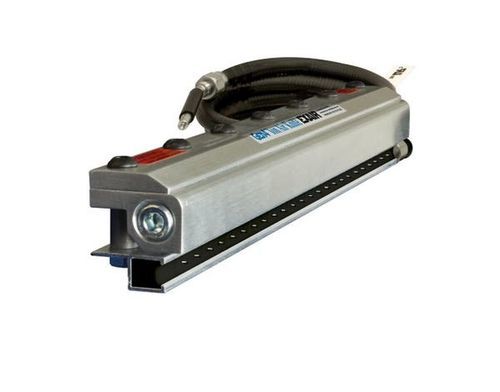

イオン化エア ナイフ Model 8109 Gen4® Standard

概要
EXAIR の Gen4® Standard Ion Air Knife™ は、Standard Air Knife（空気増幅比 30:1）を使用して、帯電した表面にイオン化された空気のシートを供給します。プラスチック、ウェブ、シート材などの静電気を除去し、切れ・ジャム・危険なショックを防ぎます。空気消費量と騒音は Gen4 Super Ion Air Knife（40:1）よりやや高くなります。有効到達距離は最大 20 ft（6.1 m）です。

利点

• 性能が 30% 向上
• 装甲および電磁シールド付きケーブル
• 接地を内蔵 — 追加の接地接続不要
• 電源へのステンレス接続
• 30:1 の空気増幅により圧縮空気を削減
• 低メンテナンス、ショックレス、非放射性
• 力および流量の可変制御；最大 20 ft（6.1 m）で有効
• コンパクトで頑丈、システム長は無制限

モデル

• Gen4 Standard Ion Air Knife — Standard Air Knife と Gen4 Ionizing Bar アセンブリを含みます。電源は含まれません。
• Gen4 Standard Ion Air Knife Systems — Gen4 Standard Ion Air Knife と Model 7960 Gen4 電源（115/230 VAC、50/60 Hz）を含みます。
• Gen4 Standard Ion Air Knife Kits — 本体、Model 7960 電源、シムセット、フィルターセパレータ、圧力レギュレータ（カプラ付）を含みます。
• Gen4 Deluxe Standard Ion Air Knife Kits — 本体、Model 7960 電源、EFC、Universal Air Knife Mounting System、シムセット、フィルターセパレータ、圧力レギュレータ（カプラ付）を含みます。

モデル / 長さ 表
Length | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

アクセサリー（概要）
電源 — Model 7960（2 出力）および Model 7961（4 出力）が 115 VAC または 230 VAC、50/60 Hz 用に選択可能。6'（1.83 m）モジュラー電源コードとライト付電源スイッチを含みます。UL Component 認定、CE および RoHS 準拠。

Universal Air Knife Mounting System — Model 9060 は任意の EXAIR Air Knife の正確で確実な位置決めを提供します。任意の長さでトップ取り付け可能；Standard Ion Air Knives は 9"（229 mm）以上でボトム取り付け可能。任意の位置に可動、最大伸長 30"（762 mm）。

Air Knife Plumbing Kits — 24" 以上のナイフには複数のエアインレットが必要で、配管キットは適切なサイズのホース/パイプと継手を提供し、アルミ製ナイフ用に圧力計を含みます。

Coupling Bracket Kits — 標準最大長を超えるために Air Knives を結合します。キットにはプレートとステンレスねじ、圧縮空気入口へのアクセスを含みます。

Air Knife Shim Sets — 排気ギャップを設定して力と流量を調整します。アルミ製ナイフの典型的なシム厚：.001" (0.03 mm)、.002" (0.05 mm)（取り付け時）、.003" (0.08 mm)、.004" (0.10 mm)。

性能（フィートあたり / 305 mm）
Pressure (PSIG) | BAR | Air Consumption (SCFM) | Air Consumption (SLPM) | Sound Level (dBA) | Dissipates 5kV (seconds)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* per foot (305 mm) of length. ** measurement at 6" (152 mm) from target.

仕様 / 材料

• 対応長さ：3"、6"、9"、12"、18"、24"、30"、36"、42"、48"（76–1219 mm）。特注長さおよび無制限のシステム長あり。
• ケーブル：5'（1.52 m）の装甲および電磁シールド付きケーブルが付属。
• 電源：動作には EXAIR Model 7960 または 7961（5 kV）が必要。電源には 6'（1.83 m）電源コードとライト付スイッチが含まれます。
• 圧縮空気：Standard Air Knife の両端に 1/4 NPT のアウトレットが装備。
• 電気：5 kVrms、5 mA（最大）電源での使用向け。Gen4 イオンバーはショックレス（短絡時 < 40 μA）。
• 材料：金属部品 — アルミニウム；エミッタ — ステンレス；プラスチック部品 UL 94 HB。
• 最大周囲温度：165°F（74°C）。
• 空気増幅比：30:1。イオン化エアストリームの有効到達距離：最大 20 ft（6.1 m）。
• 非放射性、低メンテナンス、力および流量の可変。

特性 / 技術仕様

• ブランド：EXAIR
• 製品型番：Gen4® Standard Ion Air Knife™
• 空気増幅比：30:1
• 標準長さ：76 mm ～ 1219 mm（3" ～ 48"）
• シールドケーブル付属：5'（1.52 m）
• 高電圧電源要：Model 7960 / 7961（5 kV）
• エア接続：各端に 1/4 NPT
• 材料：アルミ製本体、ステンレス製エミッタ
• 最大周囲温度：165°F（74°C）
