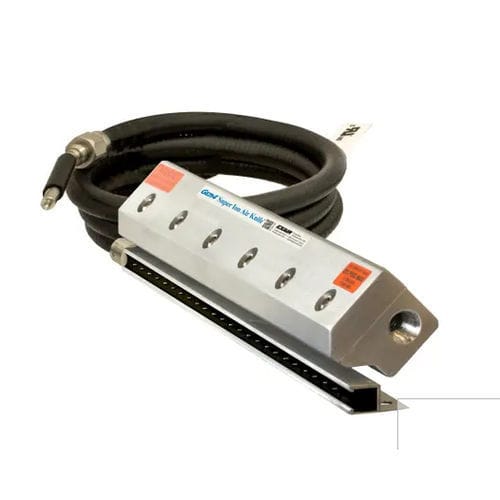

イオン化エア ナイフ Model 112012 Gen4 Super

概要
EXAIRのGen4® Super Ion Air Knife™静電気除去装置は、プラスチック、ウェブ、シート材および破れ、挟み込み、危険な静電放電が問題となるその他の製品表面から静電気を除去します。ラミナ流のエアシートが静電気、微粒子、埃や汚れを表面から掃き流します。生産速度、製品品質、表面の清浄性が大幅に向上する可能性があります。

用途

• ウェブクリーニング
• 成形機械
• シーターおよびトリマー
• 部品の洗浄
• 塗装前の粉じん除去
• シュリンク包装装置
• パッケージ清掃
• 袋開封/充填作業
• 印刷設備

利点

• 最大34%の性能向上
• 堅牢な金属装甲および電磁シールドケーブル
• 統合アースにより追加のアース接続不要
• 電源への耐久性あるステンレス接続
• モジュラー電源ケーブルで接続と配線が容易
• 低エア消費量
• 全長にわたる均一な気流
• 静音動作
• 最大20フィート（6.1 m）まで有効
• ショックレス、非放射性
• コンパクト、堅牢、取り付け簡単
• 連続気流の無制限システム長
• 低メンテナンス
• 可変の力と流量

モデル（エアフロー長さ vs 部品番号）
Gen4 Super Ion Air Knifeは4つのモデルタイプで提供されます：Gen4 Super Ion Air Knife；Gen4 Super Ion Air Knife Systems（Gen4電源を含む）；Gen4 Super Ion Air Knife Kits；Gen4 Deluxe Super Ion Air Knife Kits。

エアフロー長さ — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

性能（1フィート / 305 mm当たり）
供給圧（PSIG / BAR） — エア消費量（SCFM / SLPM） — 騒音レベル（dBA） — 5 kVを減衰（ターゲットから6"での秒）
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

アクセサリ

• 電源（モデル7960 2出力およびモデル7961 4出力）：入力115VACまたは230VAC選択可能；モジュラー装甲EMIシールドケーブル、内蔵ヒューズおよびライト付き電源スイッチ；UL Component Recognized、CEおよびRoHS準拠。
• 汎用エアナイフ取付システム（モデル9060）：ステンレス製アーティキュレーテッドマウントと精密位置決め；取付方法はナイフ長に依存（上部または下部取付ガイドが製品文書に含まれます）。
• エアナイフ配管キット：複数吸気のSuper Air Knife用に適切なサイズの圧縮空気ホース/配管および継手を提供（アルミモデルには圧力計、ニトリル/PVCホースおよび真鍮継手を含む）。
• カップリングブラケットキット：標準最大長を超える長さのために2つのSuper Air Knifeを接合；剛性プレートと組立ネジを含む；底部プレートは底面の空気取り入口にアクセス可能；ステンレス製ネジ付属。
• エアナイフシムセット：吐出口ギャップを設定するためのシム；シムを追加することで力と流量を増加；シムは特定の厚さと色で供給（詳細は製品文書）。

仕様 / 技術情報

• Brand: EXAIR
• Model family: Gen4® Super Ion Air Knife™
• Part number / SKU example: P112003 (product page SKU)
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 to 2743 mm); special lengths and unlimited system lengths available
• Cable: 5' armored and electromagnetically shielded cable with ground and assembled bayonet connector included
• Power supply required: EXAIR Model 7960 or 7961 (5 kVrms, max 5 mA); power supplies include modular power cord, lighted switch and integrated primary fuse
• Compressed air: 1/4 NPT outlets provided on each end and the bottom of the Super Air Knife
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short-circuited); do not use near flammable materials or gases
• Materials of construction: metal parts — aluminum; plastic parts — UL rated 94 HB; emitters — stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Effective range: up to 20 feet (6.1 m)
• Features: low air consumption; uniform airflow across length; modular power cable with EMI shielding; integrated ground; low maintenance
