電離エアブローガン Model 8393 Gen4®

フィルター付き

概要
EXAIRのGen4® Ion Air Gunシステム（フィルター付き）は、運用に必要な基本構成を提供します。115VAC/230VAC、50/60Hzの電圧切替式電源ユニット（モデル7960）とフィルターセパレータを含みます。携帯性、高速な静電除去性能、低い圧縮空気消費量を組み合わせ、組立、包装、塗装、仕上げ前に三次元部品から静電気、異物、粉じんを効率的に除去します。Gen4 Ion Air Gunは静電気を中和し、洗浄を行います。

用途

• 袋開封 - 成形・充填
• 部品の清掃および中和
• シュリンクラップの中和
• 成形部品の清掃
• アセンブリの静電除去
• スリッティング工程の中和
• パッケージの清掃
• 容器の中和

特長

• 低エア消費
• 高速静電除去
• 静音
• 最大15フィート（4.6 m）まで有効
• ショックレス、非放射性
• コンパクトで堅牢、設置が容易
• 吸気をダクト接続可能
• 可動部なし — メンテナンス低
• 力と流量の可変

同梱品 / パッケージ内容

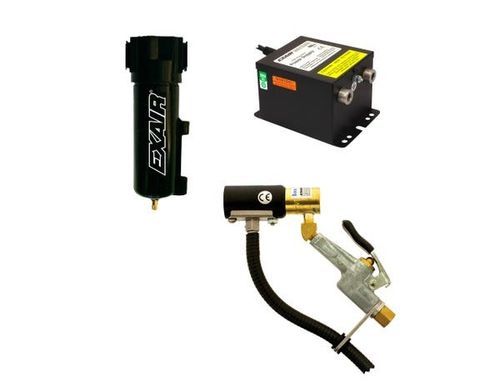

同梱：Gen4 Ion Air Gun、本体用電圧切替式電源ユニット（モデル7960、115VAC/230VAC、50/60Hz）、フィルターセパレータ（Ion Air Gun System with Filter構成）。

型式 / 製品群
Ion Air Gun製品群および標準構成例：

• Ion Air Gun — Ion Air Gun本体と10'（3 m）の装甲・電磁シールドケーブルを含む。
• Ion Air Gun System — Ion Air Gunと電圧切替式電源ユニット（モデル7960、115 VAC/230 VAC、50/60Hz）を含む。
• Ion Air Gun System with Filter — Ion Air Gun Systemとフィルターセパレータを含む。
• Ion Air Gun Kit — Ion Air Gun、モデル7960電源、フィルターセパレータ、圧力調整器（カップリング付）を含む。

アクセサリ（例）

• 電源ユニット — モデル7960 電圧切替式電源（115 VACまたは230 VAC入力対応；電磁シールド付きモジュラーケーブル；一次側ヒューズ内蔵；米国およびカナダ規格に対するULコンポーネント認証取得；CEおよびRoHS準拠）。
• シムセット — 速度を上げるための追加ステンレス製シム（.006" と .009"）（工場出荷時は .003" が装着済み）。

性能（Ion Air Gun）
圧力 (PSIG | BAR) | 空気消費量 (SCFM | SLPM) | 騒音レベル (dBA) | 5kV減衰時間*（秒）
20 | 1.4 | 7.4 SCFM | 209 SLPM | 67 dBA | 0.45 s
40 | 2.8 | 11.5 SCFM | 325 SLPM | 74 dBA | 0.33 s
60 | 4.1 | 15.8 SCFM | 447 SLPM | 79 dBA | 0.24 s
80 | 5.5 | 22.0 SCFM | 622 SLPM | 82 dBA | 0.18 s
100 | 6.9 | 24.0 SCFM | 679 SLPM | 85 dBA | 0.18 s
*目標から6"（152 mm）で測定。

仕様

• 電源：Ion Air Gunの動作にはEXAIRモデル7960または7961（5 kV）の電源が必要。電源は6'（1.83 m）の電源コード、表示灯付き電源スイッチおよび複数の高電圧出力を備える。
• 圧縮空気：1/4 NPT入口。
• 電気：5 kVrms、最大5 mAの電源で使用。
• 電気的危険：ショックレス（短絡時で40マイクロアンペア未満）。可燃性材料やガスの近くでは使用しないでください。
• 構造材料：金属部品 - アルミニウム；プラスチック部品 - UL 94 HB 評価；エミッタ - ステンレス鋼。
• 最大周囲温度：165°F（74°C）。

動作原理（要約）
Ion Air Gunは、高速のエアジェットと電気的に励起された（ショックレスの）エミッタポイントを組み合わせています。圧縮空気がエアジェットに注入され、周囲空気の大流量を誘起します。エミッタが気流をイオン化し、高い静電荷を迅速に中和するイオン化気流を生成します。オプションのフィルターとレギュレータは圧縮空気を清浄化し、エアフローと速度の無段階調整を可能にします。

特性 / 技術仕様

• 型式（ページに表示される製品SKU）：8393
• 商品名：Gen4® Ion Air Gun™ System with Filter
• 付属電源：モデル7960（選択可能電圧 115VAC / 230VAC, 50/60Hz）
• 圧縮空気入口：1/4 NPT
• 必要な高電圧電源：5 kVrms, ≤5 mA
• エミッタ材質：ステンレス鋼
• 金属構造：アルミニウム
• プラスチック部品評価：UL 94 HB
• 最大周囲温度：165°F（74°C）
• 性能例：20 PSIGで 7.4 SCFM (209 SLPM)、67 dBA、0.45 s 減衰；100 PSIGで 24.0 SCFM (679 SLPM)、85 dBA、0.18 s 減衰（ターゲットから6"で測定）
• 主な利点：低エア消費、迅速な静電除去、静音、ショックレス（非放射性）、15 ft (4.6 m) まで有効、可動部なし
