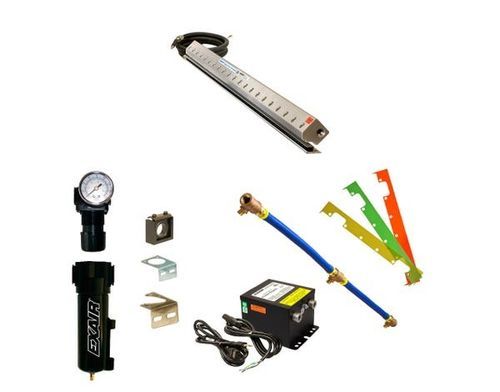

掃除用イオン化エア ナイフ Model 112236PKI 36" Gen4 Super

ダスト軽減用静電気除去製紙工業用

概要
EXAIRのGen4® Super Ion Air Knife™ キット（プランビングキット付）は、最終設置を簡素化し、Air Knife全長にわたって安定した性能を提供するために、すべてのチューブと継手をあらかじめ組み付けて含んでいます。キットには電源（115 VAC/230 VAC、50/60 Hz）、シムセット、フィルターセパレーター、圧力調整器（カップラー付）が含まれます。Super Ion Air Knifeは均一で滑らかな気流を生成し、静電気除去用のイオンをプラスチック、ウェブ、シート材およびその他の製品表面に均等に分散させ、破れや詰まり、危険なショックを防止します。ラミナ流の気流が表面の静電気や粒子、ほこり、汚れを払い落とし、生産速度、製品品質および表面の清浄度を向上させます。

用途

• ウェブクリーニング
• 成形機械
• シーターおよびトリマー
• 部品の洗浄
• 塗装前の塵埃除去
• シュリンクラッパー
• パッケージ清掃
• 袋開封/充填作業
• 印刷機器

利点

• 最大34％の性能向上
• 頑丈な金属装甲および電磁シールド付ケーブル
• 追加の接地接続を不要にする統合接地
• 電源への耐久性あるステンレス接続
• モジュラー電源ケーブルにより接続と配線が容易
• 低い空気消費量
• 全長にわたる均一な気流
• 静音運転
• 最大20フィート（6.1 m）で有効
• ショックレス、非放射性
• コンパクト、堅牢、取付け簡単
• 連続気流の無制限システム長
• 低メンテナンス
• 可変の力と流量

Gen4 Super Ion Air Knife モデル

• Gen4 Super Ion Air Knife - Super Air KnifeとGen4イオナイジングバーのアセンブリを含む。
• Gen4 Super Ion Air Knife Systems - Gen4 Super Ion Air Knifeとモデル7960 Gen4電源（115V、230VAC、50/60Hz）を含む。
• Gen4 Super Ion Air Knife Kits - Gen4 Super Ion Air Knife、モデル7960 Gen4電源、シムセット、フィルターセパレーターおよび圧力調整器（カップラー付）を含む。
• Gen4 Deluxe Super Ion Air Knife Kits - Gen4 Super Ion Air Knife、モデル7960 Gen4電源、EFC、ユニバーサルAir Knifeマウントシステム、シムセット、フィルターセパレーターおよび圧力調整器（カップラー付）を含む。

モデル / 長さ参照（抜粋）
気流長さ vs. 例示モデル番号：
3" (76 mm) - Gen4: 112003 | Systems: 112103 | Kit: 112203 | Deluxe Kit: 112203DX
6" (152 mm) - Gen4: 112006 | Systems: 112106 | Kit: 112206 | Deluxe Kit: 112206DX
9" (229 mm) - Gen4: 112009 | Systems: 112109 | Kit: 112209 | Deluxe Kit: 112209DX
12" (305 mm) - Gen4: 112012 | Systems: 112112 | Kit: 112212 | Deluxe Kit: 112212DX
18" (457 mm) - Gen4: 112018 | Systems: 112118 | Kit: 112218 | Deluxe Kit: 112218DX
24" (610 mm) - Gen4: 112024 | Systems: 112124 | Kit: 112224 | Deluxe Kit: 112224DX
30" (762 mm) - Gen4: 112030 | Systems: 112130 | Kit: 112230 | Deluxe Kit: 112230DX
36" (914 mm) - Gen4: 112036 | Systems: 112136 | Kit: 112236 | Deluxe Kit: 112236DX
... 108" (2743 mm)まで - 全長のフルモデルリストを参照してください

付属品（同梱または入手可能）

• 電源（モデル7960 2口、モデル7961 4口）— 115VAC/230VAC切替、モジュラーシールドケーブル、一次側ヒューズ内蔵、ランプ付スイッチ。
• ユニバーサルAir Knifeマウントシステム — 精密な位置決めのためのステンレス製マウントおよび関節; マウントの詳細とナイフ長さごとの推奨数。
• Air Knife配管キット — 適切サイズのホース/配管と継手、圧力計（アルミナイフ24"以上用）、ニトリル/PVCホースと真鍮継手。
• カップリングブラケットキット — 標準サイズを超える長さのために2つのSuper Air Knivesを結合; 剛性プレートとステンレススクリューを含む。
• Air Knifeシムセット — 排気ギャップを設定し力/流量を調整するためのシム（様々な厚さで供給/入手可能）。

仕様 / 技術データ

• 利用可能な長さ：3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76～2743 mm)。特注およびシステム無制限の長さは118" (3 m)まで記載。
• ケーブル：接地および組立バヨネットコネクタ付きの5'長さの装甲・電磁シールドケーブルが含まれます。
• 電源：動作にはEXAIRモデル7960または7961 Gen4電源（5 kV）が必要；モジュラー6' (1.83 m)電源コード；(2)または(4)の高電圧出力；入力電圧115VAC/230VAC選択可能。
• 圧縮空気：1/4 NPTの出口が両端およびSuper Air Knife底部に装備；24"以上のナイフには配管キットを推奨（複数の取り入れ口）。
• 電気：5 kVrms、5 mA（最大）の電源で使用。Gen4イオナイザーバーはショックレス（短絡時40 µA未満）。可燃性物質やガスの近くでは使用しないでください。
• 構造材料：金属部品 — アルミニウム；プラスチック部品 — UL規格94 HB；エミッタ — ステンレス鋼。
• 最大周囲温度：165°F (74°C)。
• 性能（例：1フィート / 305 mmあたり）:
  - 5 PSIG (0.3 BAR)：空気消費 3.7 SCFM (105 SLPM) /ft；騒音レベル 39 dBA；5 kVを0.40秒で減衰。
  - 20 PSIG (1.4 BAR)：空気消費 13.2 SCFM (372 SLPM) /ft；騒音レベル 57 dBA；5 kVを0.26秒で減衰。
  - 100 PSIG (6.9 BAR)：空気消費 42.0 SCFM (1,188 SLPM) /ft；騒音レベル 72 dBA；5 kVを0.18秒で減衰。
• 有効範囲：中和有効性は最大20フィート（6.1 m）（製品資料による）。
