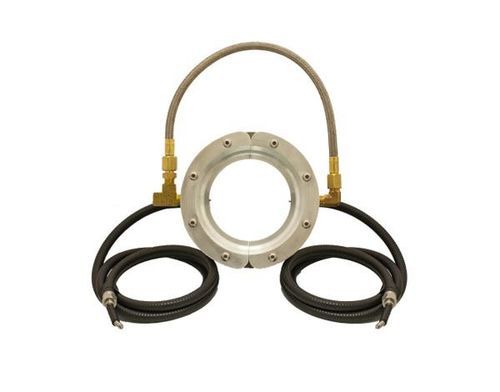

電離エア ワイプ Model 8164 Gen4 Super

ケーブル用パイププラスチック産業用

概要
EXAIRのGen4® Super Ion Air Wipe™は、静電気と汚染物質を除去するためにワークの周囲に簡単にクランプできる、均一な360°のイオン化エアストリームを提供します。パイプ、ケーブル、押出形状、ホース、ワイヤーなどでの使用に最適です。大流量・高速度の気流が表面に付着してイオンで拭き取り、静電気を除去します。エアフローは表面に付着したままマウント位置から離れても有効です。オプションの圧力調整器で空気量と速度を無段階に制御できます。

用途

• 押出材の洗浄・中和
• パイプ、チューブ、ワイヤの中和
• 成形部品の洗浄
• 高品質印刷のための静電気中和
• 塗装前の吸着粉塵除去
• 切削くず、さく片、木くずの除去
• 容器の中和

特長

• 低エア消費
• 迅速な静電気減衰
• 静音動作
• 非接触
• 最大15フィート（4.6 m）まで有効
• ショックレス、非放射性
• コンパクトで堅牢、設置が容易
• 可動部なし - メンテナンス低
• 力と流量の可変性

モデル（概要）
直径 | Super Ion Air Wipe | Super Ion Air Wipe Systems | Super Ion Air Wipe Kit
2" (51 mm) | 8162 | 8262 | 8462
4" (102 mm) | 8164 | 8264 | 8464

動作原理（概要）
Super Ion Air Wipeは、Super Air Wipeと電源で通電される分割イオンコラールを組み合わせた構造です。圧縮空気は小さな環状ノズルから高速度で噴出され、周囲の空気を誘起する円すい状の360°気流を作り出します。気流はコラールを通過して2つのエミッタポイントでイオン化されます。高速のイオン化エアストリームがAir Wipeを通過する材料表面に付着し、静電気を均一に除去し、汚染物質を取り除きます。

付属品（含まれる/利用可能）

• 電源（モデル 7960 / 7961） — 動作に必要な電圧選択可能な電源。高電圧出力、照光付き電源スイッチ、一次ヒューズ内蔵、EMI保護用モジュラーシールドケーブルを提供。
• シムセット — 排気ギャップを設定するためのステンレス製シム（標準で0.002" / 0.05 mmが装着）。追加のシムで流量/力を増加可能。キットにはシムセットが含まれるか別売り。

技術仕様

• 型番（例）：8162（2" Super Ion Air Wipe）、8164（4" Super Ion Air Wipe）
• 付属ケーブル：5'（1.52 m）装甲、電磁遮蔽ケーブル付属
• 電源：Super Ion Air Wipeの動作にはEXAIRモデル7960または7961（5 kV）が必要
• エア入口：1/4" NPT入口
• 電気：5 kVrms、5 mA（最大）の電源で使用
• 電気的危険性：ショックレス（短絡時40 μA未満）；可燃性物質やガスの近くで使用しないこと
• 材質：金属部品 — アルミニウム；エミッタ — ステンレス鋼；樹脂部品 — UL規格94 HB
• 最大周囲温度：165°F（74°C）
• 性能（80 PSIG / 5.5 BARで試験、12" / 305 mmで5 kVを消散）：モデル8162 — 空気消費量29.5 SCFM（835 SLPM）、騒音レベル77 dBA、5 kVを0.20秒で消散；モデル8164 — 空気消費量50.2 SCFM（1,422 SLPM）、騒音レベル81 dBA、5 kVを0.20秒で消散
• 有効な中和距離：最大15フィート（4.6 m）
