電離エアナイフキット Model 8424DX Gen4® Deluxe Standard

産業用圧力調整弁付ステンレス製

Overview

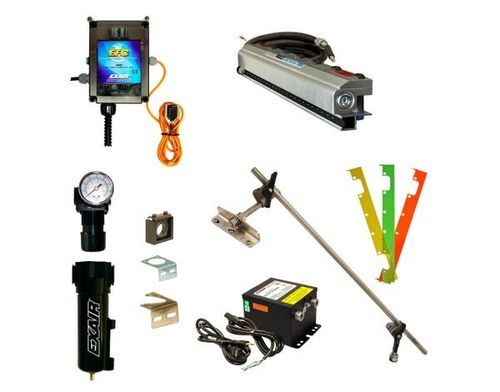

Gen4® Deluxe Standard Ion Air Knife™ キットは、Gen4 Standard Ion Air Knife™ の静電気除去性能を最適化するために必要なすべての構成品を含みます：Electronic Flow Control (EFC)、ユニバーサル取り付けブラケット、電源、シムセット、フィルターセパレータ、圧力レギュレータ。Standard Ion Air Knife™ は 30:1 の空気増幅を用いて帯電面へイオン化空気シートを供給し、プラスチック、ウェブ、シート材の静電気を除去します。Gen4 Super Ion Air Knife™ と比較して空気消費量および騒音はやや高いですが、多くの産業用途で適合します。

Advantages

• イオン化性能の向上（従来設計比 約30%）
• 装甲ケーブルおよび電磁シールド付きで信号の安定性を確保
• 接地が統合されており、追加の接地接続は不要
• 電源へのステンレス接続により耐久性向上
• 従来のエアナイフに比べ空気消費を低減
• 30:1 の空気増幅により均一なエアシートを生成
• 低騒音設計
• 20 ft（6.1 m）まで有効なイオン中和
• ショックレス、非放射線性
• コンパクトで堅牢、設置が容易
• カップリングでシステム長を無制限に拡張可能
• 低保守、エミッタは交換可能
• シムとEFCで力と流量を可変制御

Models
Gen4 Standard Ion Air Knives は次の4構成で提供されます：

• Gen4 Standard Ion Air Knife™ — Standard Air Knife と Gen4 イオンバーの組立て。電源は含まれません。
• Gen4 Standard Ion Air Knife Systems — Gen4 Standard Ion Air Knife™ と Model 7960 Gen4 電源（115/230 VAC、50/60 Hz）を含む。
• Gen4 Standard Ion Air Knife Kits — Gen4 Standard Ion Air Knife™、Model 7960 Gen4 電源、シムセット、フィルターセパレータ、圧力レギュレータ（カプラ付）を含む。
• Gen4 Deluxe Standard Ion Air Knife Kits — Gen4 Standard Ion Air Knife™、Model 7960 Gen4 電源、Electronic Flow Control (EFC)、ユニバーサルマウント、シムセット、フィルターセパレータ、圧力レギュレータ（カプラ付）を含む。

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
供給圧 (PSIG / BAR) vs エア消費量 (SCFM / SLPM) vs 騒音レベル (dBA) vs 5kV 減衰時間（秒）:
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 秒
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 秒
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 秒
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 秒
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 秒
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 秒
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 秒

Accessories

• 電源 — Model 7960（2 出力）および Model 7961（4 出力）、115/230 VAC、50/60 Hz 用。電源コードとイルミネーションスイッチ付属。
• ユニバーサルエアナイフマウント（Model 9060）— 精密位置決め、上または下取り付け、最大30" (762 mm) の可動延長; ステンレス製。
• Air Knife 配管キット — 長いナイフの複数の入口に圧縮空気を供給するキット。適切なホース/配管、継手、必要に応じて圧力計を含む。
• カップリングブラケットキット — 複数の Air Knife を接続して標準長さを超えるシステムを構成。
• Air Knife シムセット — ギャップを調整して力と流量を変更（複数のシム厚さ含む）。

Specifications

• 対応長さ：3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm)。特注および無制限システム長も対応。
• ケーブル：5 ft (1.52 m) 装甲・電磁シールド付きケーブルを同梱。
• 電源：EXAIR Model 7960 または 7961 が必要（5 kV）。電源は 6 ft (1.83 m) の電源コードとイルミネーションスイッチを含む。
• 圧縮空気接続：Standard Air Knife™ の両端に 1/4 NPT ポートを装備。
• 電気仕様：5 kVrms、5 mA（最大）対応電源で使用。
• 電気的危険：Gen4 イオンバーはショックレス（短絡時 40 マイクロアンペア未満）。可燃性材料・ガスの近傍では使用しないでください。
• 材質：金属部品 — アルミニウム; 樹脂部品 — UL 94 HB; エミッタ — ステンレス鋼。
• 最大周囲温度：165°F (74°C)。
