LED光源 X-Cite TETREM™

青赤緑

概要

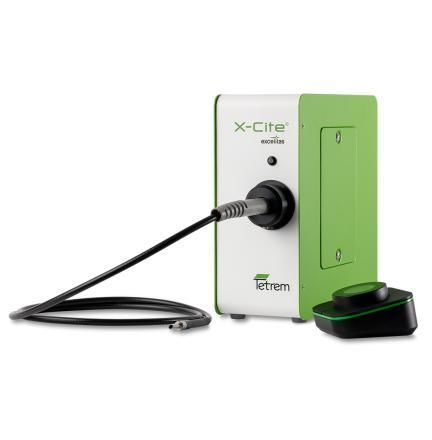

X-Cite TETREM™ は、蛍光イメージング用途向けに設計されたコンパクトな高速切替式4チャンネルLED照明システムです。一般的に使用される蛍光色素に対する柔軟な励起を提供し、生細胞イメージングやランプ式システムからのアップグレードに適しています。本体にはチャンネルおよび強度の直感的な手動制御を可能にする X-Cite smartDIAL™ コントローラが含まれます。

設計と動作

• DAPI、FITC、mCherry/TRITC、Cy5 といった一般的な色素をカバーする4つのスペクトルバンド。
• DAPI励起フィルターの好みに合わせた2種類のUV LED波長オプション（365 nm または 385 nm）。
• シングルバンドまたはマルチバンドフィルターキューブで使用するために、各LEDを個別または同時に動作させることが可能。
• チャンネルごとの独立制御によりマルチバンドキューブでのブリードスルーを低減し、反射光用途ではUVなし照明が可能。
• 各チャンネルの強度を精密に調整して励起を最適化し、ホワイトバランスを作成可能。

コントローラ
X-Cite smartDIAL コントローラは大型のタクタイルボタン、照明付きのチャンネル表示、および中央ダイヤルに組み込まれたOLEDディスプレイを備えており、4チャンネルすべての波長と強度情報を同時に表示します。

用途

• 蛍光イメージング
• デジタル病理学
• 空間生物学（Spatial biology）
• 構造化照明顕微鏡法（SIM）

仕様 / 技術仕様

• モデル識別子：XT640S および XT640L（XT640S は 365 nm UV オプション、XT640L は 385 nm UV オプションを使用）。
• 波長範囲：XT640S = 360–660 nm；XT640L = 380–660 nm。
• LEDピーク（nm）：XT640S = 365, 475, 555, 635；XT640L = 385, 475, 555, 635。
• 外部電源：ユニバーサル入力 100–240 VAC、50/60 Hz；115 V 時 1.85 A 最大、230 V 時 1.0 A 最大。
• X-Cite 本体への電源入力：24 VDC、4.0 A。
• LED ON/OFF 応答時間：100 μs（TTL）／1 ms（USB）。
• 制御オプション：smartDIAL；ON/OFF - TTL 互換；強度 - アナログ；RS-232 コマンド（SDK 利用可）；USB。
• I/O 接続：Mini DIN プラグ 9 ポジション（smartDIAL）；USB（B タイプ）；DB25 x 8 BNC（4 x TTL、4 x アナログ）。
• 外形寸法（W x H x D）：95 mm x 230 mm x 212 mm（3.7" x 9.1" x 8.4"）。
• 重量：3 kg（6.6 lb）。
• 出荷寸法：400 mm x 380 mm x 330 mm（16" x 15" x 13"）。
• 出荷重量：5.5 kg（12 lb）。
• 認証：CE、RoHS、UKCA、KC。
• 保証：LED – 25,000 時間または 3 年；その他の X-Cite TETREM コンポーネント – 1 年、部品および作業（LLG を除く）。
