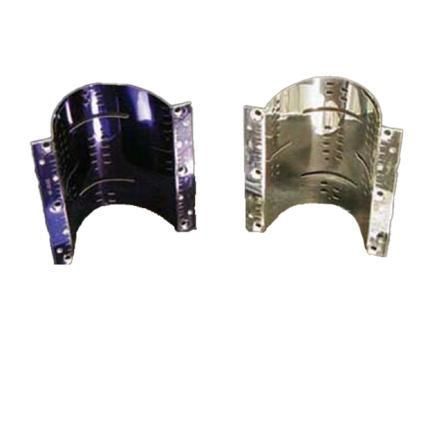

円形リフレクター

概要
ダイクロイックリフレクターは、基材への熱反射を最小限に抑えるため、熱に敏感な基材上でのUV硬化プロセスに適しています。これらのリフレクターは既存のFusion UVマイクロ波駆動イラディエーターに容易にレトロフィットできるほか、新しいUV硬化システムにも使用できます。

詳細
ダイクロイックリフレクターは表面に50層以上の誘電体コーティングが施されています。コーティングは紫外線（UV）波長を反射し、より長波長の赤外線（IR）波長の大部分を吸収します。吸収されたIR熱は空冷によりリフレクター表面から放散されます。リフレクターの寸法はFusion UVのマイクロ波駆動UV硬化システムで使用される従来のリフレクターとまったく同じです。製品はStandard DichroicとDichroic Plusの2種類を用意しています。

重要な安全上の注意
ランプには水銀が含まれています。廃棄は地域の法令に従って行ってください。

UV硬化性能の向上方法
可視光およびIR放射をフィルタリングすることで、ダイクロイックリフレクターは利用可能なUV光のみをターゲット面に集中させます。これにより硬化領域でのUV強度が高まり、光ファイバー、プラスチック、電子部品、特殊コーティングなど温度に敏感な基材への熱負荷が低減します。熱蓄積の減少はシステムの安定性向上と長時間運転時の均一な硬化に寄与します。

利点

• UV効率の向上：硬化に有効なエネルギーを目標領域に集中させ、UV反応性コーティングや接着剤のより効率的な重合を実現。
• 熱負荷の低減：UV硬化中の基材への熱を大幅に低減し、プラスチック、被覆線、敏感な電子機器、薄膜に重要。
• システム寿命の延長：過剰な熱を制御することで石英管、リフレクター、ライトシールドなどの保護と熱サイクルの低減を実現。
• 処理結果の一貫性：安定した熱条件によりUV線量の均一化が進み、硬化深さ、付着性、表面仕上げのばらつきが低減。
• クリーンな硬化ゾーン：熱が少ないため揮発性汚染物質が減り、清掃頻度が低減。

バージョン

• Standard Dichroic Reflector：主にDランプ、インク、および比較的遅いプロセス向けに設計。
• Dichroic Plus Reflector：UVC帯（200–260 nm）での反射率を高め、通常はHランプでの表面硬化を改善。

用途

• プラスチックの装飾およびコーティング
• コーティングのコンバーティング
• 医療機器のマーキングおよびコーティング
• 電子部品の処理
• 光学コーティング
• 自動車のインモールドデコレーション（IMD）

設置および保守
これらのリフレクターはFusion UVの標準リフレクターと寸法が同一で、Fusion UVマイクロ波駆動UV硬化システムのイラディエーターに容易にレトロフィットできます。洗浄および点検手順は標準リフレクターと同様です。

仕様

• IRエネルギーを吸収するためのリフレクター表面に50層以上の誘電体コーティング
• UV硬化システムの標準リフレクターと同一寸法（レトロフィット可能）
• Standard Dichroic Reflector：Dランプ、インク、より遅いプロセスに最適化
• Dichroic Plus Reflector：Hランプでの表面硬化を改善するUVC帯（200–260 nm）での反射率向上
