ファイバー用結合器 kineMATIX®

シングルモード

製品概要

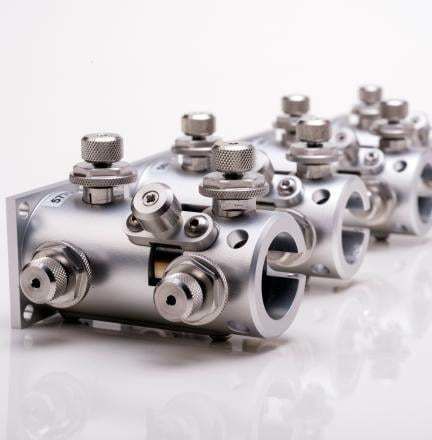

kineMATIX® は、iFLEX® レーザーシステムのビームを単一モードファイバーに整列させるために設計された特許取得済みの光学機械マウントです。kineFLEX® ファイバーデリバリーシステムに付属するマニピュレータとして供給され、ファイバーを着脱しても整列を保持するよう最適化されています。

非常に安定した光学機械構造
kineMATIX は X、Y、チップ（上下）、チルト（左右）の4軸調整に加え、ファイバーの取り外し／挿入を容易にする中央の第5ボタンを備えています。機構はサブミクロンの再現性とサブマイクロラジアンの安定性を提供します。温度影響の少ない構造と剛性の高い設計により、広い温度範囲および輸送時でもレーザーからファイバーへの整列が維持されます。

プラグ＆プレイ性能
kineMATIX は25年以上にわたり、着脱可能なファイバ接続が必要な OEM 機器や研究用途で使用されています。ファイバーを取り外しても調整状態は保持され、再挿入時にもそのまま再現されるため、モジュラーシステムでの一貫した再現性を提供します。

ドキュメント
kineFLEX® ファイバーデリバリーシステムのデータシートが利用可能です（製品ドキュメントは kineFLEX ファイバーデリバリーシステムのデータシートを参照します）。

仕様

• 特許取得済み光学機械マウント (kineMATIX®)
• 機能：iFLEX® レーザーシステムのビームを単一モードファイバーに整列
• 付属：kineFLEX® ファイバーデリバリーシステムに含まれる
• 調整軸：X、Y、チップ、チルト（4軸）＋ファイバー取り外し/挿入用の中央第5ボタン
• 再現性：サブミクロン
• 安定性：サブマイクロラジアン
• 広い温度範囲で整列を保持する温度影響の少ない設計
• 輸送時の整列維持のための堅牢な構造
• Plug & Play：ファイバー取り外し後および再挿入後も整列が保持される
