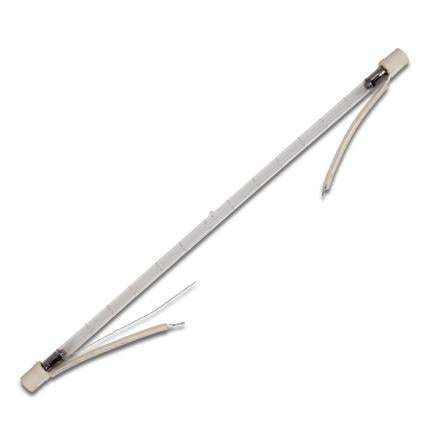

管状電球 SG304

紫外線

概要
Excelitasは、要求の厳しいOEMおよび生産用途向けの産業用フラッシュランプを設計・製造しています。石英またはホウケイ酸ガラスのエンベロープと複数の電極技術を採用したこれらの直線型フラッシュランプは、用途に応じた出力、電圧、周波数範囲をカバーします。Excelitasは開発支援、試験、統合に関する技術指導を提供し、ランプの性能と耐用性の最適化を支援します。

用途

• UV消毒
• UV硬化
• イメージング
• 交通制御
• サーモグラフィー
• ストロボスコピー
• レーザーポンピング

仕様（概要）
列：型式; 形状; 出力; アノード電圧（最小/標準/最大）V; e; ガラス本体長さ（mm）; 全長（mm）; エンベロープ径（mm）; ピン間距離（mm）; リング径（mm）; 周波数/繰返し（Hz）; 寿命（h）; エンベロープ材質; トリガーコイル; トリガーコンデンサ（µF）; プライマリトリガー電圧（V）。

モデル

• SG304 — 直線型; 出力: 100 W; アノード電圧: 400 / 600 / 660 V; e: 100; ガラス本体長さ: 130 mm; 全長: 160 mm; エンベロープ径: 8 mm; 周波数: 5–100 Hz; 寿命: 250 h; エンベロープ材質: Q1*; トリガーコイル: ZS 1052; トリガーコンデンサ: 0.22 µF; プライマリトリガー電圧: 250 V.
• SG305 — 直線型; 出力: 25 W; アノード電圧: 400 / 550 / 600 V; e: 40; ガラス本体長さ: 69 mm; 全長: 103 mm; エンベロープ径: 8 mm; 周波数: 5–300 Hz; 寿命: 250 h; エンベロープ材質: Q2*; トリガーコイル: ZS 1052; トリガーコンデンサ: 0.22 µF; プライマリトリガー電圧: 200 V.
• EG 9902-1 — 直線型; 出力: 1500 W; アノード電圧: 350 / 480 / 500 V; e: 312; 全長: 392 mm; エンベロープ径: 10 mm; 周波数: 2–14 Hz; 寿命: 500 h; エンベロープ材質: Q2*; トリガーコイル: ZS 1052; トリガーコンデンサ: 0.22 µF; プライマリトリガー電圧: 250 V.
• GG 9902-1 — 直線型; 出力: 3000 W; アノード電圧: 600 / 750 / 800 V; e: 615; 全長: 695 mm; エンベロープ径: 10 mm; 周波数: 2–14 Hz; 寿命: 500 h; エンベロープ材質: Q2*; トリガーコイル: ZS 1052; トリガーコンデンサ: 0.22 µF; プライマリトリガー電圧: 251 V.

注記
* ガラスタイプ：ホウケイ酸ガラス B1（標準）— 自動加工可能；ホウケイ酸ガラス B2 — B1より約30%高い電力に耐えるが手加工が必要；石英 Q1 — UV透過性；石英 Q2 — オゾン生成低減。

技術仕様

• SG304 — 形状：直線型；出力：100 W；アノード電圧：400 / 600 / 660 V；e：100；ガラス本体長さ：130 mm；全長：160 mm；エンベロープ径：8 mm；周波数：5–100 Hz；寿命：250 h；材質：Q1*；トリガーコイル：ZS 1052；コンデンサ：0.22 µF；プライマリ電圧：250 V。
• SG305 — 形状：直線型；出力：25 W；アノード電圧：400 / 550 / 600 V；e：40；ガラス本体長さ：69 mm；全長：103 mm；エンベロープ径：8 mm；周波数：5–300 Hz；寿命：250 h；材質：Q2*；トリガーコイル：ZS 1052；コンデンサ：0.22 µF；プライマリ電圧：200 V。
• EG 9902-1 — 形状：直線型；出力：1500 W；アノード電圧：350 / 480 / 500 V；e：312；全長：392 mm；エンベロープ径：10 mm；周波数：2–14 Hz；寿命：500 h；材質：Q2*；トリガーコイル：ZS 1052；コンデンサ：0.22 µF；プライマリ電圧：250 V。
• GG 9902-1 — 形状：直線型；出力：3000 W；アノード電圧：600 / 750 / 800 V；e：615；全長：695 mm；エンベロープ径：10 mm；周波数：2–14 Hz；寿命：500 h；材質：Q2*；トリガーコイル：ZS 1052；コンデンサ：0.22 µF；プライマリ電圧：251 V。
