パルスダイオード レーザー TPG3AU1S03

固体赤外線近赤外線（NIR）

製品概要

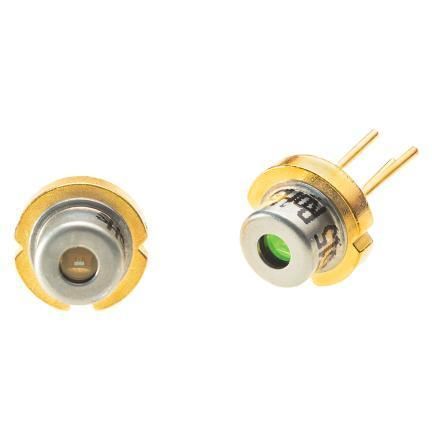

Excelitas TPG3AU1S03 は、三重キャビティ構造と 75 × 10 µm の発光開口（発光幅 75 µm）を持つ 905 nm のパルス・エッジ放出レーザーダイオードです。13 A で 38 W のピーク出力を発生し、順方向電圧は 11 V、コンパクトな TO-56 パッケージに収められています。大きな発光開口は熱管理と高出力時のビーム形成を支援し、中〜長距離の ToF や LiDAR システムに適しています。16 W の低出力モデルと 120 W の超高出力モデルの中間に位置し、射程延長や受信信号強化を必要とする産業用途のシステムに対応します。

特長

• 短〜中距離の高精度 LiDAR / ToF システム向けに設計
• システム統合に適した性能と効率のバランス
• 取り付けが容易なコンパクトな TO-56 エッジ放出パッケージ

用途

• 産業用オートメーションおよびロボティクス
• 物流・倉庫向けの 3D センシング
• 地図作成、ドローン、地理データ取得
• コンシューマー向け ToF システム（AR/VR）
• 赤外線夜間照明
• レーザー治療
• 分析機器への応用

ドキュメント（入手可能）

• TPG3AU1S03 Datasheet (PDF)
• TPG3AU1S03 CAD Stepfile (ZIP)
• TPG3AU1S03 ZEMAX Rayfiles (ZIP)

技術仕様

• 波長：905 nm（パルスレーザーダイオード）
• ピーク出力：38 W（13 A 時）
• 順方向電圧：11 V（指定動作条件時）
• 出力傾斜：3 W/A
• 発光開口 / 幅：75 × 10 µm（発光幅 75 µm）
• パッケージ：TO-56 エッジ放出レーザー
• 中〜長距離センシングに適した高信頼設計
• 想定用途：LiDAR、ToF、産業用センシング、赤外線照明
