パルス変成器

乾式ランプ高電圧

製品概要

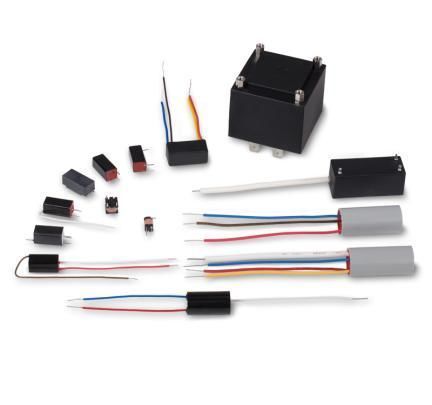

トリガーは、キセノンフラッシュランプ内で放電を開始するために初期イオン化を生み出すプロセスです。多くのフラッシュランプシステムでは、短時間（通常はマイクロ秒以下）の高電圧パルスを発生するトリガーコイル（トリガートランス）を使用します。Excelitasは、外部トリガーおよびシリーズトリガー向けに複数のサイズと構成のトリガーコイルを提供し、SMD実装に対応するバリアントも用意しています。

詳細
トリガー方式は主に、シリーズ注入（series injection）と外部トリガーの2方式があります。

外部トリガーは、高電圧パルスを印加してアノードとカソード間に細いイオン化ストリーマを形成します。結合方法としては、ランプ周囲に巻いた細いニッケル線やランプ封入体表面の金属ストリップなどがあります。外部トリガー用コイルは、一般に小型・軽量でコスト効率の高い設計向きです。

シリーズトリガーはタイミング精度が高く、液冷レーザーランプでの使用が一般的です。シリーズ用コイルは、HV点火を生成するとともに数千アンペア規模のランプ電流に耐える必要があるため大型になります。

仕様（表）
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* 高温材料でも提供されています。

技術的特徴

• 機能：短い高電圧パルスによりキセノンフラッシュランプの初期イオン化を生成します。
• トリガー方式：外部トリガーとシリーズ（series injection）トリガー。
• 外部トリガー：細いニッケル線や金属ストリップでHVパルスを結合；コンパクトで低コストの設計に適します。
• シリーズトリガー：高いタイミング精度を提供し、非常に高いランプ電流に対応；液冷レーザーランプで使用されます。
• 入手可能なファミリ：ZSシリーズ、STS 36、SMD対応バージョン。
• 代表的な電気パラメータ：二次電圧 (kV)、一次電圧 (V)、トリガーエネルギー (mWs)、トリガー出力 (W)、変圧比、一次インダクタンス (µH)、推奨トリガーコンデンサ範囲 (CZ / µF)。
• 製品ごとの寸法：幅、高さ、長さ（mm）。
• 高温材料のバリアントは該当箇所に表示されています。
